【工业之美】桥梁界的“珠穆朗玛峰” 港珠澳大桥使用寿命长达120年 桥体能抗16级台风

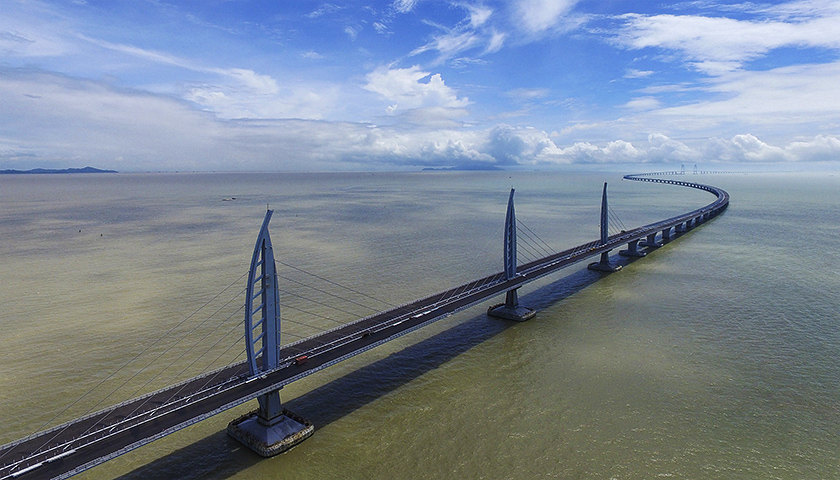

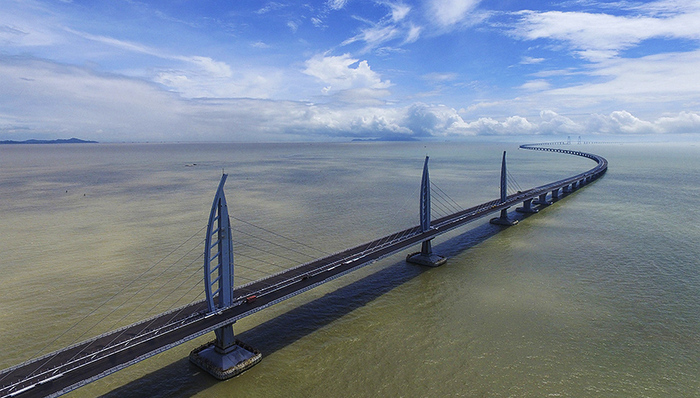

港珠澳大桥的桥体部分能抗16级台风、8级地震,设计使用寿命长达120年,超出目前世界上的跨海大桥普遍的设计使用寿命20年。

图片来源:视觉中国

继去年9月主体桥梁贯通后,7月7日,港珠澳大桥海底隧道也顺利贯通,这标志着全长55公里,世界上最长的跨海大桥——港珠澳大桥主体工程全线贯通,年底港珠澳大桥将具备通车条件。大桥建成后,香港与珠海、澳门之间4个小时陆路车程,将被缩短为半小时。

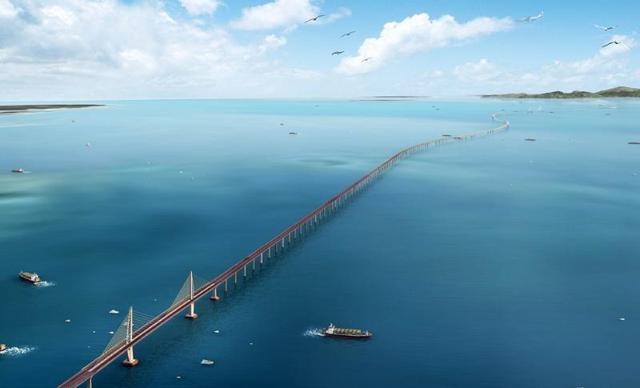

港珠澳大桥全景图

作为世界首例集桥梁、隧道和人工岛于一体的超级工程,英国《卫报》将港珠澳大桥评为“新世界七大奇迹”。事实上,港珠澳大桥也创下了多项“世界之最”和“中国之最”:

  • 最长的跨海大桥:港珠澳大桥全长55公里,包括海中桥隧主体工程、三地连接线及口岸。
  • 最长的钢铁大桥:港珠澳大桥有15公里为全钢结构钢箱梁。
  • 最长的海底隧道:港珠澳大桥海底沉管隧道全长6.7公里。
  • 最深的隧道:港珠澳大桥海底隧道最深处在海底48米。
  • 最精准的深海对接:修建过程中,海底隧道沉管在海平面以下13-48米不等海底进行无人对接,对接误差在2厘米以内。
  • 中国建设史上里程最长、投资最多、施工难度最大的跨海桥梁。
港珠澳大桥地理位置

经国务院批准,港珠澳大桥的筹备工作于2003年正式开始。工程包括三部分:海中桥隧工程;香港、珠海和澳门三地口岸;香港、珠海、澳门三地连接线。其中,海中桥隧主体工程(粤港分界线至珠海和澳门口岸段)由粤港澳三方共建,其他部分有三地各自建设。

据大桥管理局资料介绍,三方共建的海中桥隧主体工程估算投资约381亿元。项目资本金为人民币157.3亿元。港珠澳大桥也是中国建设史上投资最大的跨海桥梁。

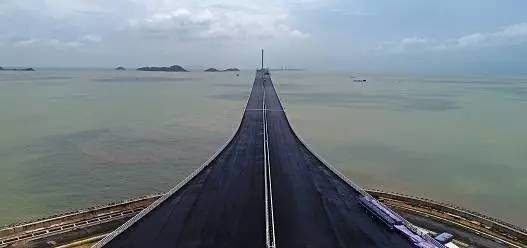

港珠澳大桥 图片来源:央视新闻

在港珠澳大桥建设过程中,超长的跨海距离、超深的海水深度、超级台风、洋流冲击和海浪冲刷等,都是摆在施工及技术人员面前必须解决的难题。

为了高质量高效率的完成大桥建设工作,开工以来的近八年时间里,施工及技术人员创造出了近千项技术成果。“创新是被逼出来的。”岛隧工程项目总设计师刘晓东在此前的媒体采访中表示。

长约29.6公里的桥—岛—隧集群主体工程是港珠澳大桥建设过程中工程量最大、技术难度最高的。

主体工程采用桥隧结合的方案。穿越伶仃西航道和铜鼓航道段约6.7公里采用隧道方案,其余路段约22.9公里采用桥梁方案。为实现桥隧转换和设置通风井,主体工程隧道两端各设置一个海中人工岛,东人工岛东边缘距粤港分界线约150米,西人工岛东边缘距伶仃西航道约1800米,两人工岛最近边缘间距约5250米。

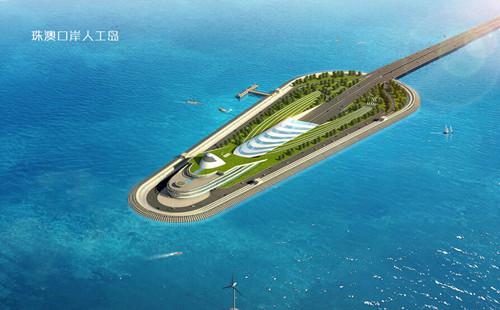

珠澳口岸人工岛

“工程师们每天要避开4000艘海船和1800多架航班的密集通行,用50万吨钢材建造全世界最长的钢铁桥梁。”央视纪录片《超级工程》这样评价到。

作为世界上最长的钢结构桥梁,港珠澳大桥仅主梁钢板用量就达到42万吨,相当于10座鸟巢或者60座埃菲尔铁塔的重量。

大桥管理局的资料显示,港珠澳大桥的桥体部分能抗16级台风、8级地震,设计使用寿命长达120年,超出目前世界上的跨海大桥普遍的设计使用寿命20年。外国工程师称其工程难度“直逼技术极限”。

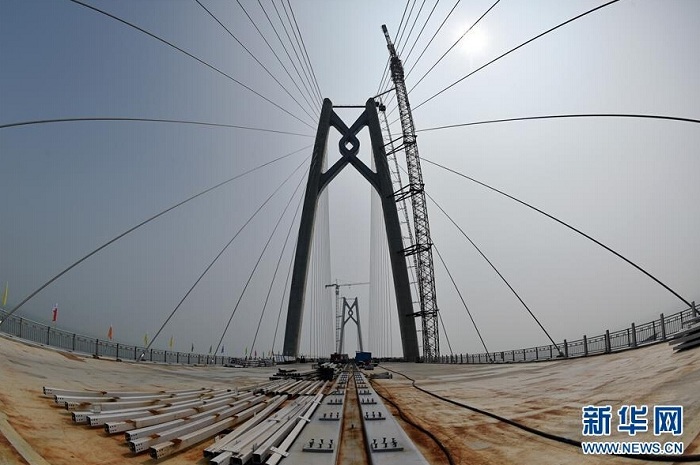

青州航道桥桥塔 图片来源:新华网

此外,港珠澳大桥三座通航斜拉桥在景观设计和剪造型是上也各有特色,其中青州航道桥桥塔采用“中国结”造型。江海直达船航道桥的三座桥塔则为海豚造型,安装过程中采用两台大型浮吊船协同作业。2000多吨的钢塔在海上实现空中翻转,最后精确定位在承台上,该吊装工艺在世界范围内尚属首创。

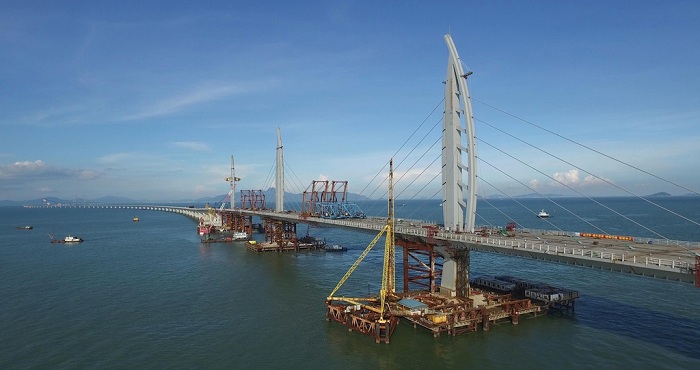

九州航道桥桥塔

而最靠近珠海情侣路的九洲航道桥桥塔外形类似风帆,该桥塔的安装采用整体竖转提升方案,也属中国首创。

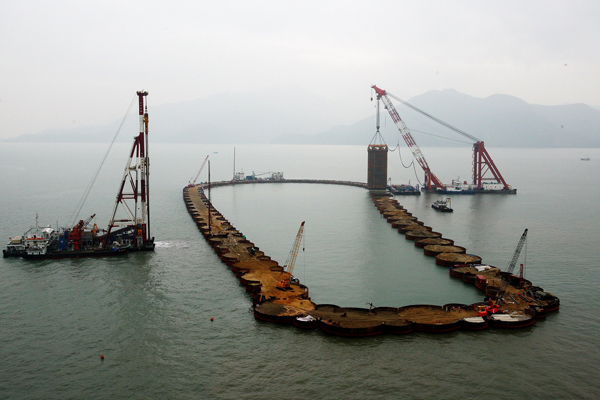

建设中的人工岛

承担着桥隧转换功能的东西两个人工岛,在建设过程中也使用了首创的深插式钢圆筒快速成岛技术。120个巨型钢筒被直接固定在海床上插入海底,然后在中间填土形成人工岛。每个圆钢筒的直径22.5米,几乎和篮球场一样大,高度55米,相当于18层楼的高度,而重量则相当于一架A380“空中客车”。

为了给珠江口让出通道,港珠澳大桥主体工程中6.7公里采用海底隧道。这是国内首条外海沉管隧道,也是当今世界上埋深最大、综合技术难度最高的沉管隧道。隧道最深处位于48米深的海底。

该隧道由33节预制沉管以及一个长约12米重达6500吨的“最终接头”拼接而成,每节沉管长180米,最大排水量8万吨,超过一艘巨型航母的排水量。

同时,与此前大部分海底隧道采用双向四车道不同,港珠澳大桥的海底隧道部分为双向六车道。同时,为保证隧道内行车安全,隧道分左右两个行车洞,中间有1个服务管廊,三者之间各自封密相互独立。

港珠澳大桥隧道项目部副总工程师王强介绍称,大桥建成后,管理人员将在人工岛上设立海上救援平台,如果海底隧道内发生事故,救援力量在3分钟内就能到达,桥面上发生事故,5到7分钟内也能赶到。

港珠澳大桥的意义并不局限在建筑领域,珠海市长李泽中曾在《一带一路进行时——走进珠海》直播中提到,港珠澳大桥改变了粤港澳大湾区的经济版图。

作为连通粤港澳大湾区最便捷、最经济、最有效的通道之一,港珠澳大桥将加强港、澳、深、珠核心城市间的资源共享,形成绿色、宜居、宜业、宜游的世界级城市群,港珠澳大桥与城市发展研究会会长沈伟表示。
