400万个零件、30个国家:空客A380是怎么造出来的?

从铆钉螺栓到座椅和引擎,一架A380由全世界30个国家、1500家公司生产的超过400万个独立零部件组成。

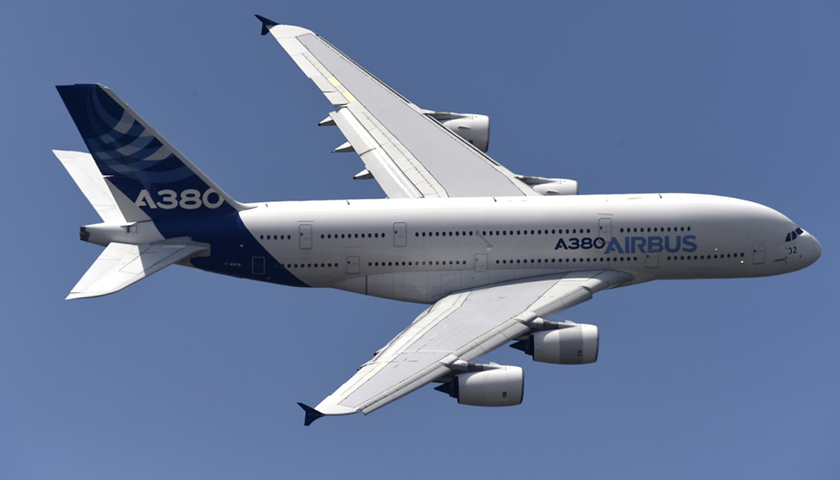

双层四引擎的空客A380是世界上最大的客机,机身近73米长,最多可容纳853名乘客。图片来源:MIGUEL MEDINA/AFP/AFP/Getty Images

在法国城市图卢兹(Toulouse)郊外的莱维尼亚克(Lévignac)小镇上,此刻正是午夜。

人们排队站在镇上的主干道旁,等待着游行开始。但在这个凌晨一点举行的活动里,没有行进的乐队,也没有精心装饰的彩车。

出现的是一列六辆卡车组成的护卫队,每辆卡车后拉着一辆拖车,拖车上载全球最大的客机空客A380的大型部件。

随着机翼、机身以及水平尾翼缓慢地穿过这个小镇,人群中响起掌声。每隔几周,这种场面就要上演一次。

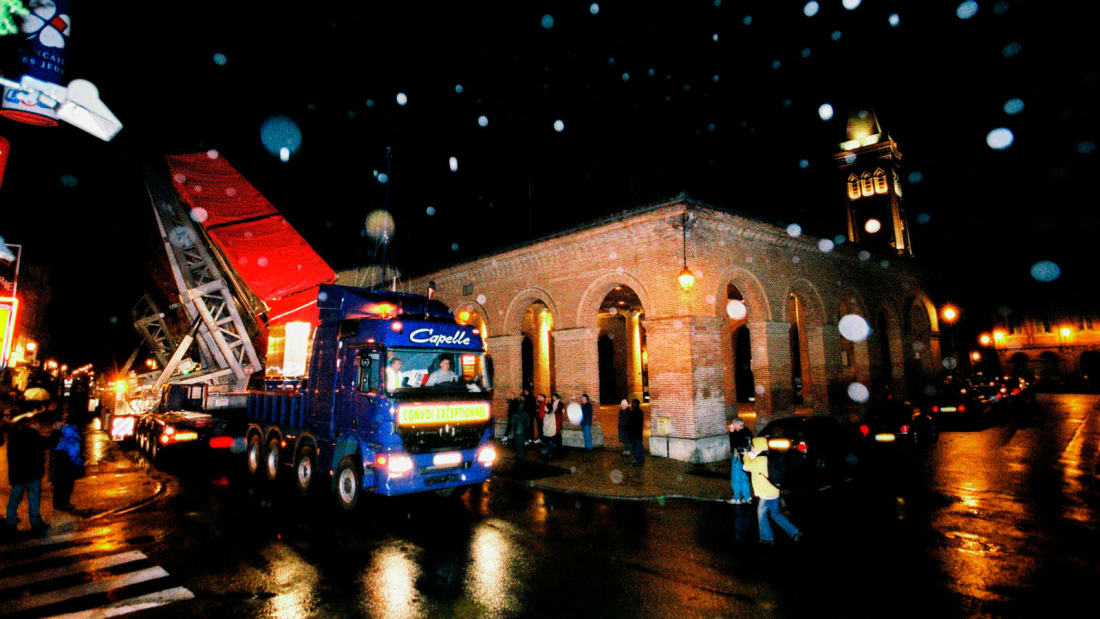

英雄的欢迎:六组运输拖车穿过莱维尼亚克抵达位于图卢兹布拉尼亚克机场的总装工厂,在此地受到了激动的群众的热烈欢迎。图片来源:Airbus

大型飞机零件套组

能够容纳超过500名乘客的双层客机A380的总装线位于南法的图卢兹布拉尼亚克机场(Toulouse-Blagnac Airport)内一所特意建造的让·吕克·拉卡戴尔工厂中(Jean-Luc Lagardere plant)。

这也是空客公司总部和飞机检测部门所在地,单通道窄体飞机A320系列和宽体飞机A330及A350系列同样在此建造。

自从2007年该机型第一次交付新加坡航空使用以来,超过200架A380在图卢兹生产出来。其中多数(超出100架)被总部位于迪拜的阿联酋航空购买使用。

与其他的空客机型一样,A380零部件的生产分散在该公司遍布欧洲的工厂中,有些零件还来自于世界各地的供应商。

图片来源:CNN Travel

这一特大型喷气式客机的机翼在英国威尔士的布劳顿(Broughton)建造,机身部分来自德国汉堡和法国圣纳泽尔(Saint-Nazaire),水平尾翼来自西班牙的加的斯(Cadiz),垂直尾翼同样建造于汉堡。

把这些大型零件运送到总装线是一个严密组织的物流程序,由空客公司的特大型地面运输经理Arnaud Cazeneuve负责监督。

从铆钉螺栓到座椅和引擎,一架A380由全世界30个国家、1500家公司生产的超过400万个独立零部件组成。

“一架A380,对我来说,是六个部分——三块机身部分,两只侧翼,以及水平尾翼。”Cazeneuve说道。

组装:A380所有的部件——包括上图的机身——必须要被运送到位于法国图卢兹布拉尼亚克机场的A380总装线上。图片来源:Airbus

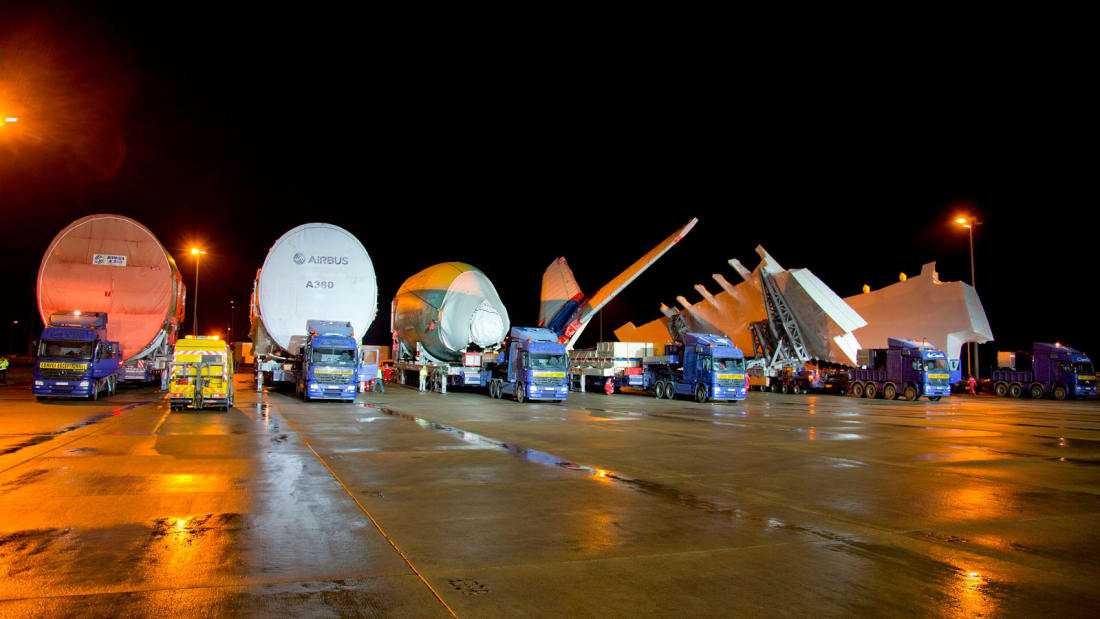

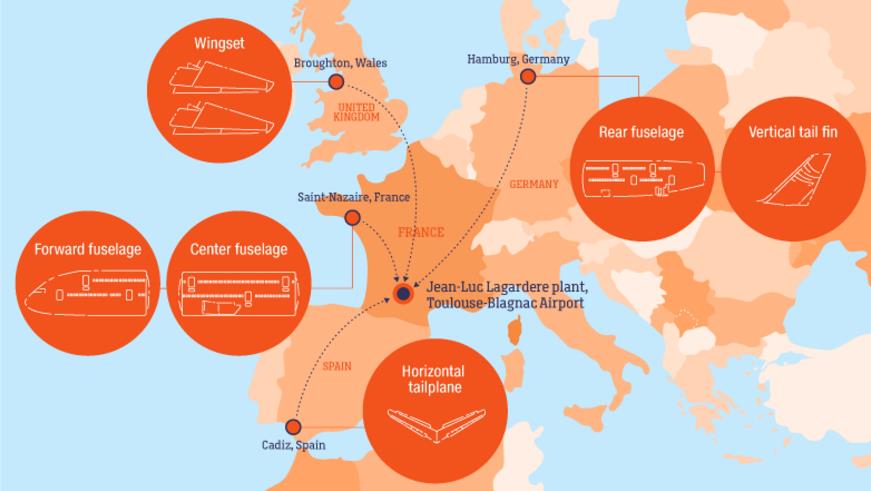

六个主要部件:这一特大型喷气式客机的机翼在英国威尔士的布劳顿建造,机身部分来自德国汉堡和法国圣纳泽尔,水平尾翼来自西班牙的加的斯,垂直尾翼同样建造于汉堡。图片来源:Airbus

滚装船

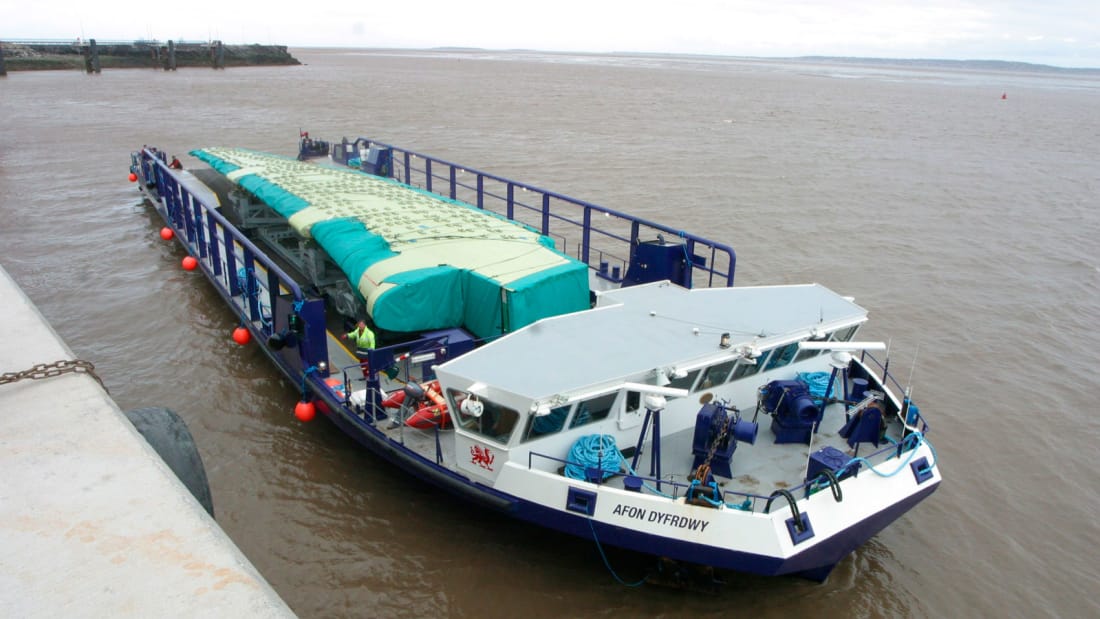

海上运输:在威尔士,机翼通过Afon Dyfrdwy驳船从布劳顿沿河运往莫士丁,随后被转移到Ciudad de Cadiz上,这是空客公司所使用三艘特别设计运输船舶之一。图片来源:Airbus

空客公司通过三艘特别设计的船舶组成的船队,将A380的主要零部件运往法国大西洋海岸内陆的波亚克市(Pauillac)的一个浮船坞。

这些滚装船装载着来自威尔士、德国、法国、意大利和西班牙各工厂组装完成的A380六个组成部件。

“这一过程并不需要起重机。”Cazeneuve告诉CNN Travel。

“每个生产车间将部件分别放在运输夹具上,然后由一辆特别设计的多功能作业车从下方把夹具移出来。”

“我们不需要接触这些部件,只需要把它们从一种交通工具转移到另一种交通工具上。”

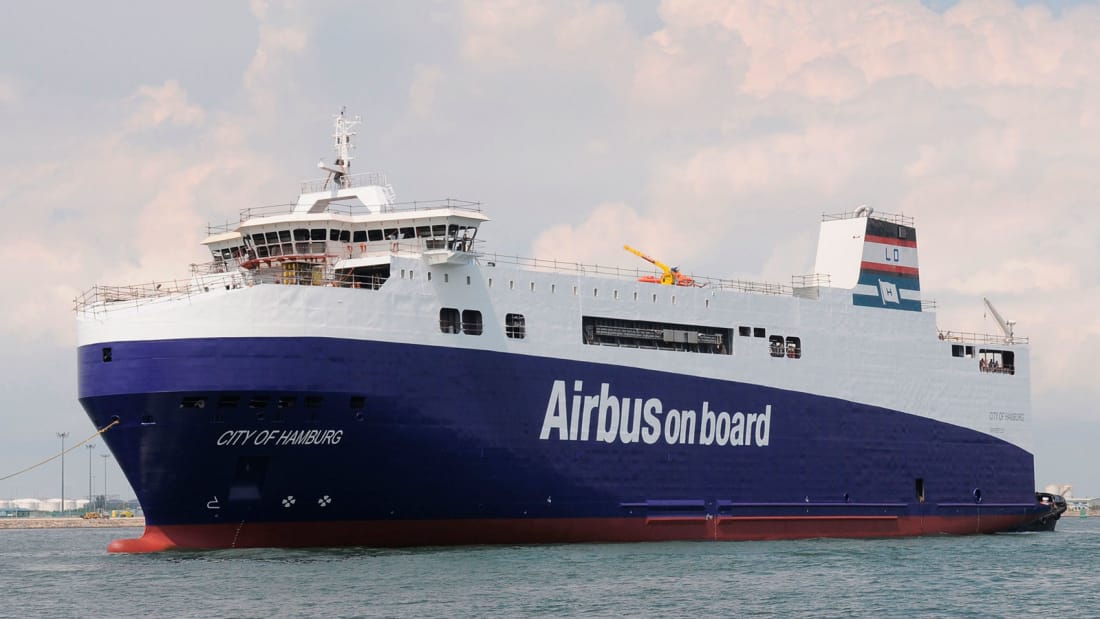

大量的货物:与此同时,第二艘装载着机身尾部的船舶从德国汉堡出发,前往法国的圣纳泽尔以装载机身前部和中部的其他部件,随后前往法国波亚克。图片来源:Airbus

六个部件走海路,还有一个走空运

尽管A380的六个主要部件由船舶运送,这架飞机的垂直尾翼由汉堡通过航空运输送往图卢兹。

这一尾翼首次上天并不是在机身外部作为飞机的一部分,而是作为零部件放在一架空客A300-600ST超级运输机内部——这一运输机更为人熟悉的绰号是“白鲸”。

这一运输机由宽体客机改建而成,将其驾驶舱高度下移以便为机身之上的巨大货舱腾出空间。

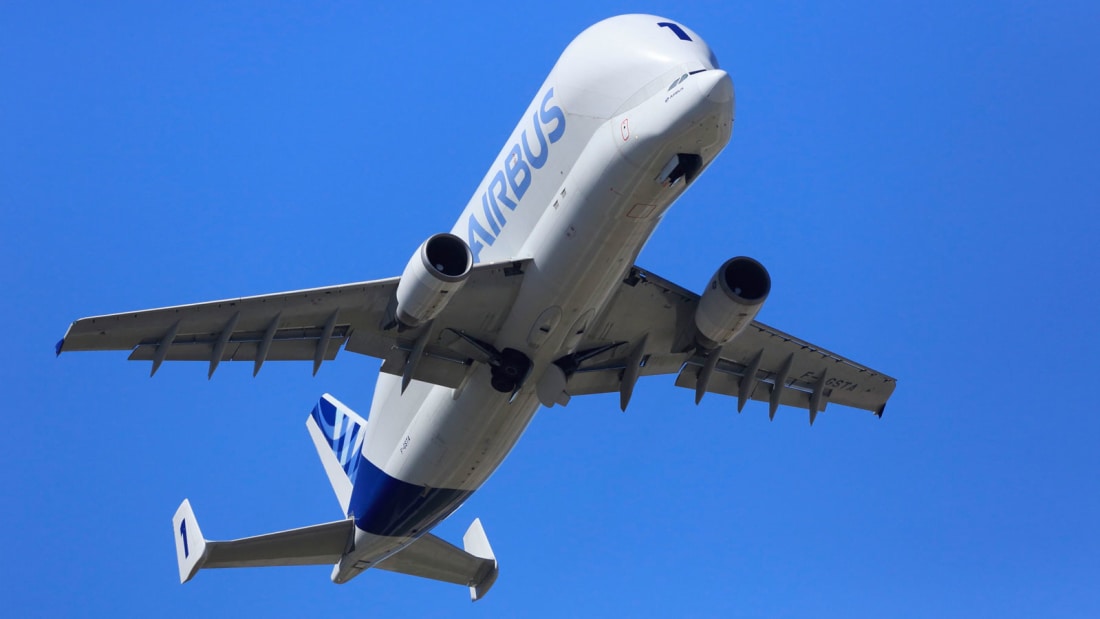

空客A300-600ST超级运输机:更著名的绰号是“白鲸”,但这架大型货物运输机只能装载下A380的垂直尾翼,其它部件对于航空运输来说还是太大。图片来源:Airbus

由五架“白鲸”组成的航队将欧洲各处的空客工厂联系起来,将所有空客机型的零件运往总装线所在地。

尽管“白鲸”的设计可以用来运输大型货物,它也只能放得下A380的垂直尾翼。这款空中巨无霸的主要部件都太大了。

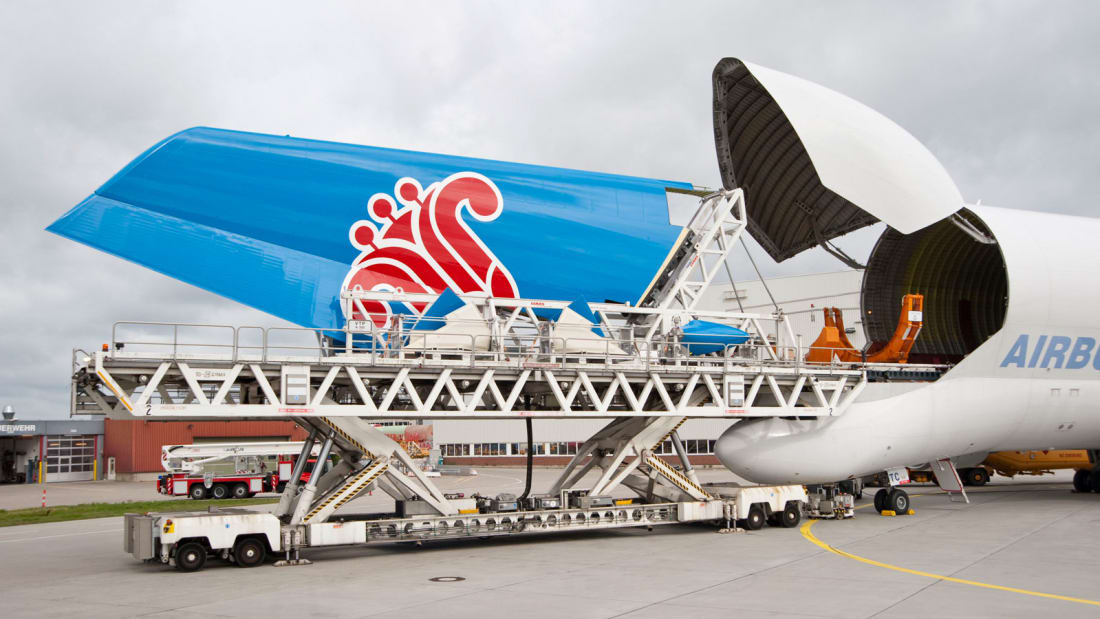

垂直尾翼的行程:尽管A380的六个主要部件由船舶运送,这架飞机的垂直尾翼由汉堡通过空客A300-600ST超级运输机运往图卢兹。图片来源:Airbus

与此同时,在波亚克,A380的六个主要部件从船上卸下,转移到另一艘驳船上以便下一步运往图卢兹。

这两艘驳船在八天内往返四趟,沿着加伦河行驶95千米到达朗贡(Langon)。但从朗贡到图卢兹的总装线还有240千米的距离。

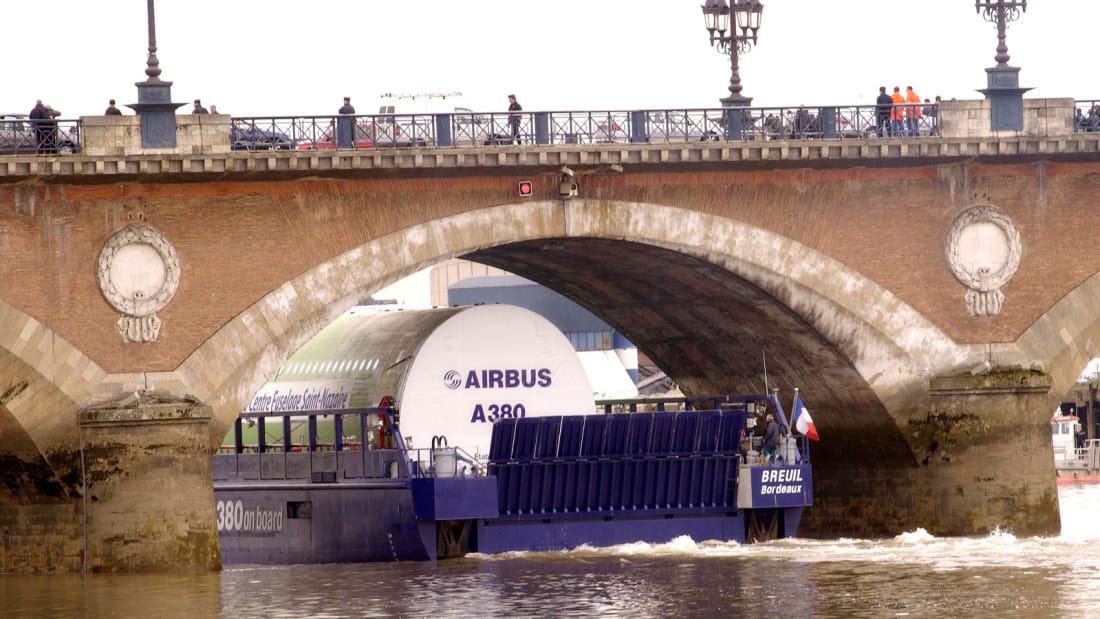

抵达法国:当船舶抵达波亚克时,两艘驳船(Le Breuil以及Le Brion)将部件转运到朗贡。图片来源:Airbus

当各个主要部件都到达朗贡后,它们会被转移到一辆特别设计的拖车上。六个部件到齐之后,前往图卢兹的公路旅程就开始了。

公路旅程

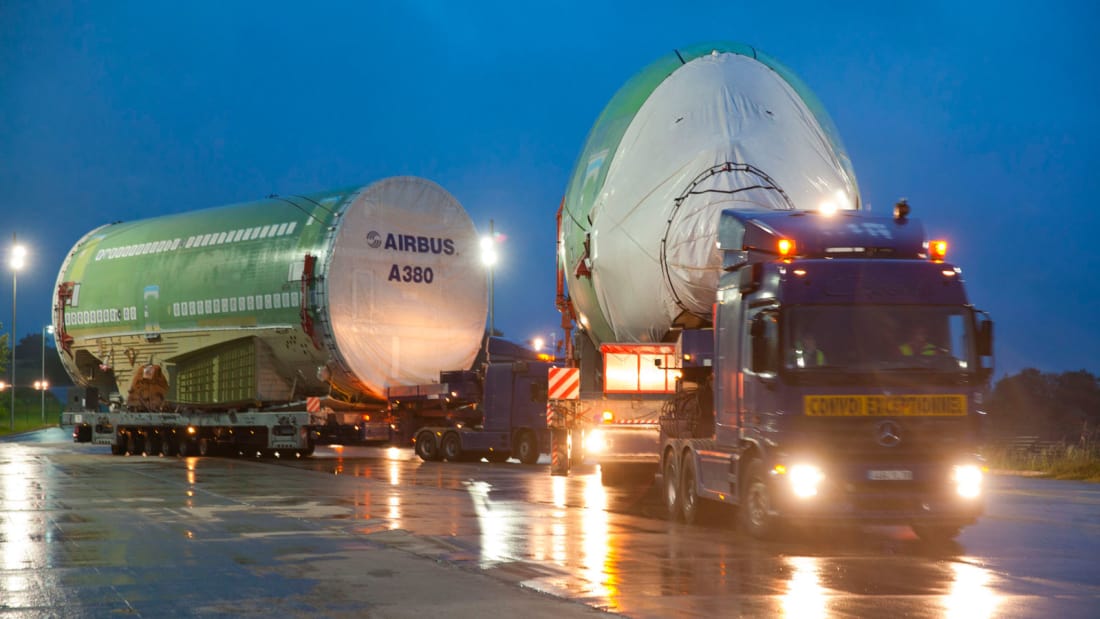

最终行程:下一步是陆上行程。抵达朗贡后,各个主要部件被装载上特别设计的拖车,沿着特别改建的道路将部件运往图卢兹。图片来源:Airbus

运输车队仅在夜间行车,花费两晚时间,沿着为适应A380部件尺寸而专门改建的名为Itinéraire à Grand Gabarit(IGG)的线路,行驶240千米到达图卢兹。

“A380问世之前,在朗贡和图卢兹之间,有一条官方管理的道路,”Cazeneuve说道。

“我们在开展这一运输项目时找到了官方负责人,跟他们说,‘我们想要通过这条路进行大型的零部件运输。’”

在改建升级这一路段的1.71亿欧元(2.05亿美元)中,空客公司支付了其中的57%,而政府出于对这一项目对该区域经济贡献的认可,负责支付了剩余的43%。

道路变宽了,障碍物也从路边移走。沿路种植有超过6500棵树,是先前移走的树木数量的三四倍。

该项目还建成了专用的旁行道路,从而使车队能够从沿途的21个城镇和村庄周边绕行。

除其他一系列的改变外,还建设了环形交叉路,以便车队能够从环状路口中心直接通过。

超过35千米的自行车道和行马通道也得以建成,从而充分利用新建且更为宽敞的公路用地。

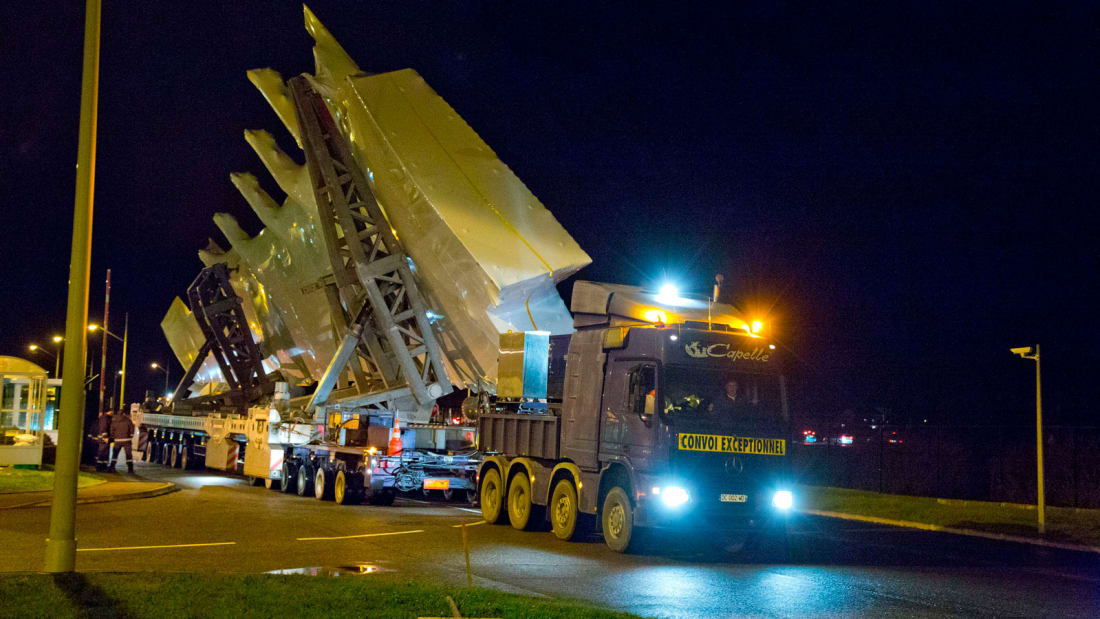

安全运送:沿着为适应A380部件尺寸而特别改建的道路前往图卢兹的240千米路程中,运输车队受到警力护送。图片来源:Airbus

英雄的欢迎

“你在这条道上行车的时候,你会感觉到这条路是为了给A380用的。”Cazeneuve说,“你清楚知道这条路和其他普通的路是不一样的。”

在IGG的网站上可以看到显示有计划运输日期的日历,每次运输开始前三天当地居民也会收到街边广告牌上显示的提醒。

当运输的火车在夜间行驶时,正常通行的道路会部分关闭,以保证公共和运输安全。途经莱维尼亚克时也是如此。

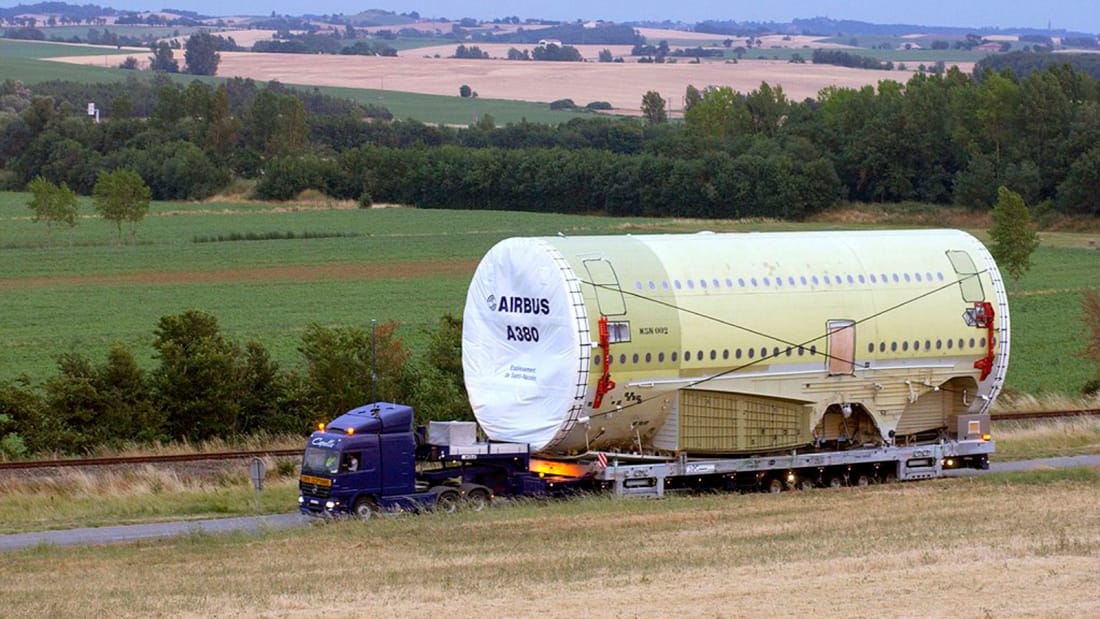

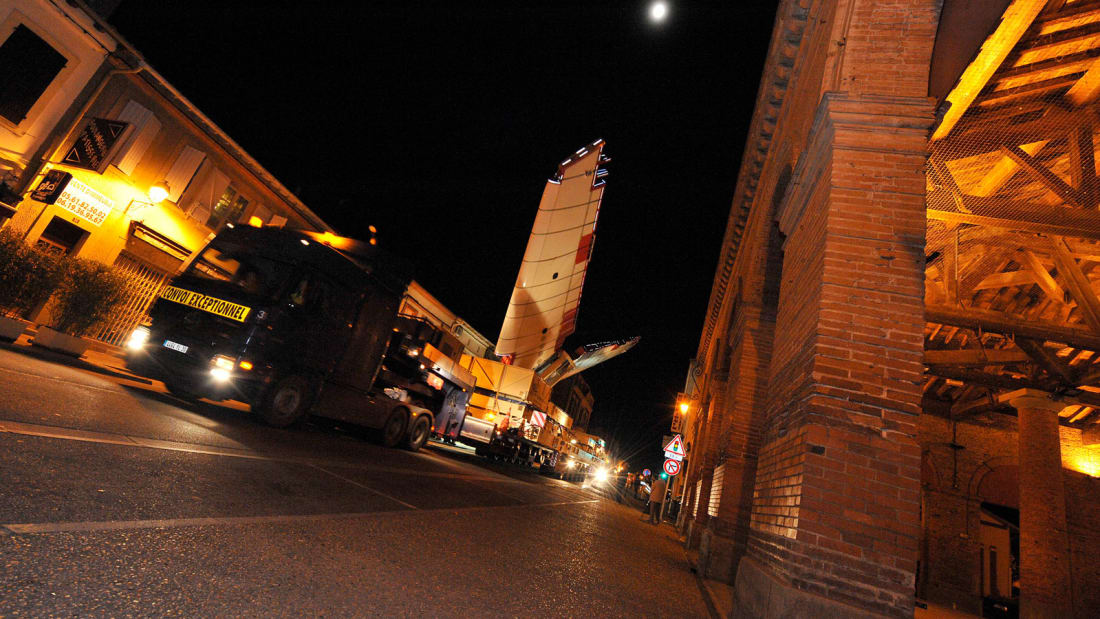

特别运输:运输全程车队以10-25千米的时速通过21个城镇和村庄。图片来源:Airbus

在这里,运输车队没有通过旁道绕行,而是从镇中央直接通行。IGG线路中的这一段路程会为每一辆卡车配备侦查员,在拖车一侧走动,这一举措有充分的理由。

“在两侧,我们的部件离建筑只有50厘米的空间。这些楼里的人们都能看见这些部件从他们的窗户外面经过,”Cazeneuve说。

穿过莱维尼亚克之后,距离运输车队的最终目的地——图卢兹的总装线——就只有一小时车程了。尽管他可能要牺牲一些睡眠时间,但Cazeneuve通常在半夜就前往图卢兹等候。

“我经常会过去看运输车队,以确保一切进展顺利。”
