01

汇聚型板块边界

一个大洋板块因俯冲到另一大洋

或大陆板块之下而消亡。

大洋板块的消减作用导致

以沟-弧（-盆）体系为代表的俯冲带形成。

随着大洋板块消失殆尽，

其两侧的大陆发生碰撞，并形成造山带。

02

喀斯特地貌

03

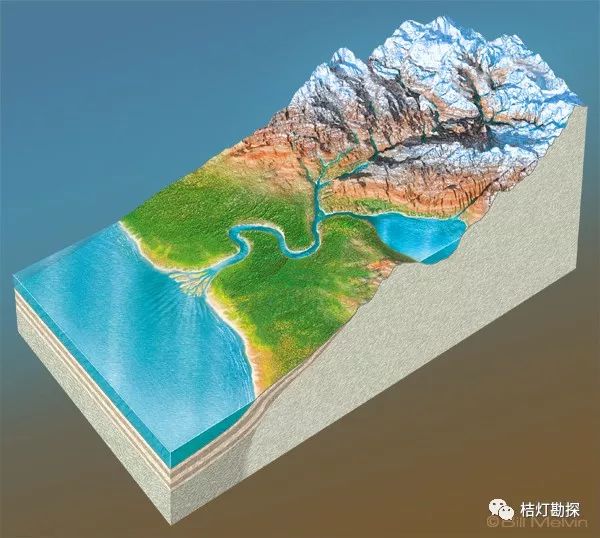

河流沉积环境

04

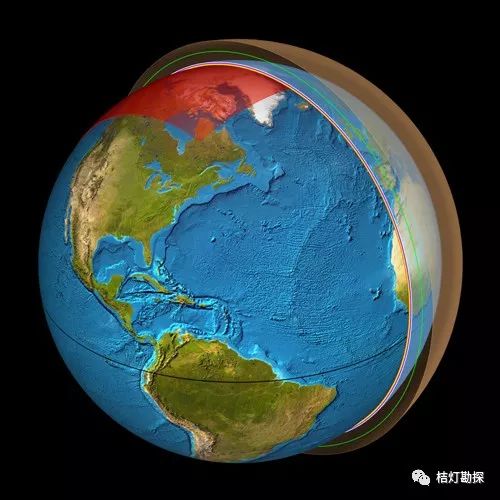

地球外部圈层结构

地球圈层结构分为地球外部圈层

和地球内部圈层两大部分。地球外部圈层分为三个基本圈层，即大气圈、水圈、生物圈；地球内圈划分为三个基本圈层，即地壳、地幔和地核。

05

火山的构造模型

火山喷发物从火山口喷出，大部分在火山口周围堆积下来，形成圆锥形的山，即火山锥。（以上模型来自Bill Melvin）

06

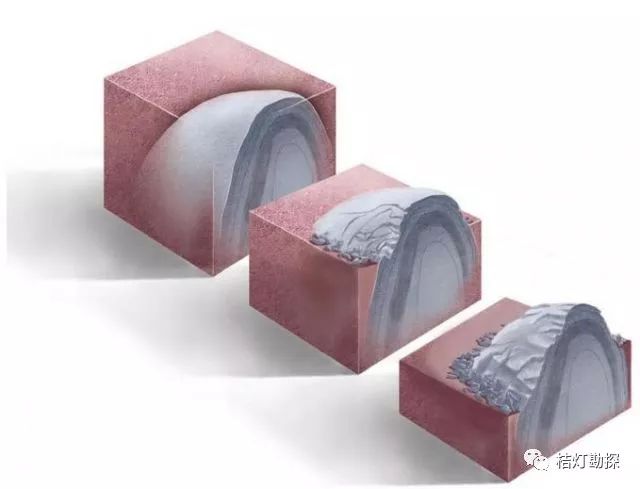

穹状山的形成模型

花岗岩体逐渐被抬升剥蚀暴露于地表，由于岩体中存在着一定走向的节理，特别是像一层层洋葱那样的同心穹状节理，加上这里地处内陆寒温带，寒冻风化作用强烈，花岗岩体在反复的冻结融化和风化作用下，沿着一层一层的节理面剥离分解崩塌。（中国国家地理，刘春田）

07

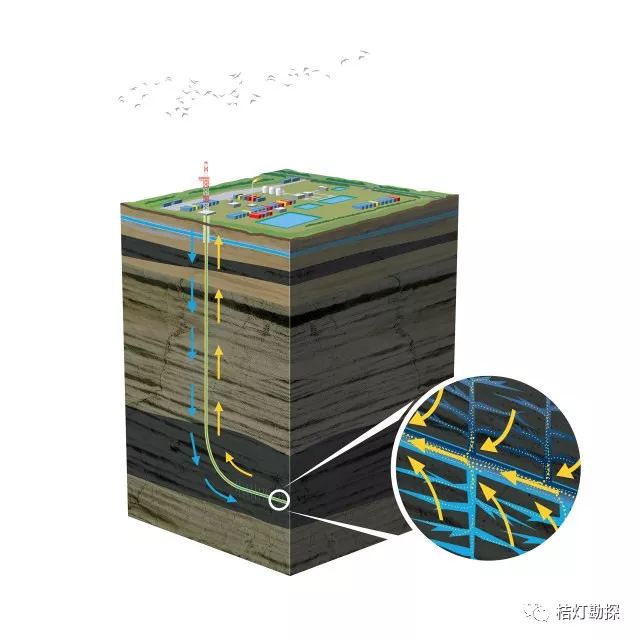

页岩气开采的压裂

08

洋壳的组成结构

09

冰川的流动和消融

10

冰川的消融

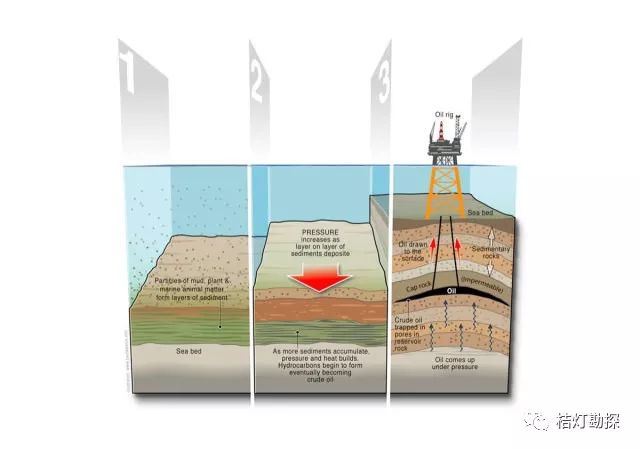

11

石油的形成

（以上模型来自paulweston.info）

12

石油的形成

（模型来自Learning Geology）

13

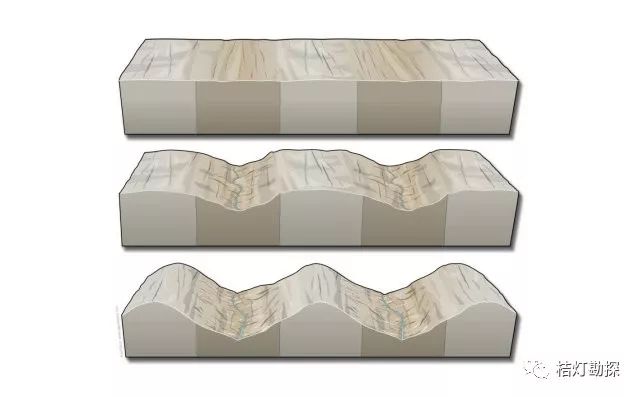

河谷和山地的形成

地层受到挤压应力作用，因岩性差异经受差异侵蚀作用，形成山地和沟谷

14

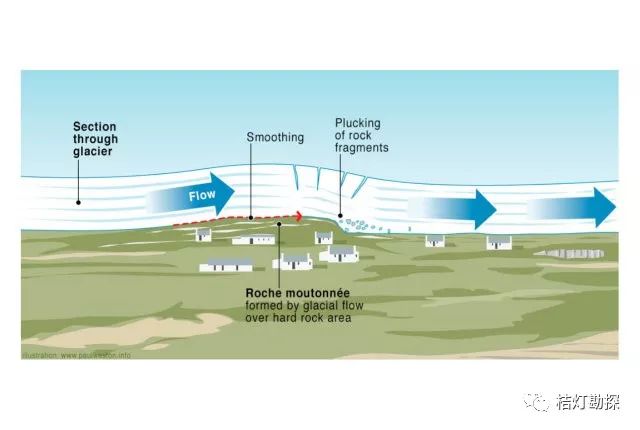

冰川的流动

当冰川运动时，冻结在冰川或冰层底部的岩石碎片，因受上面冰川的压力，对冰川底床进行削磨和刻蚀。（以上模型来自paulweston.info）

15

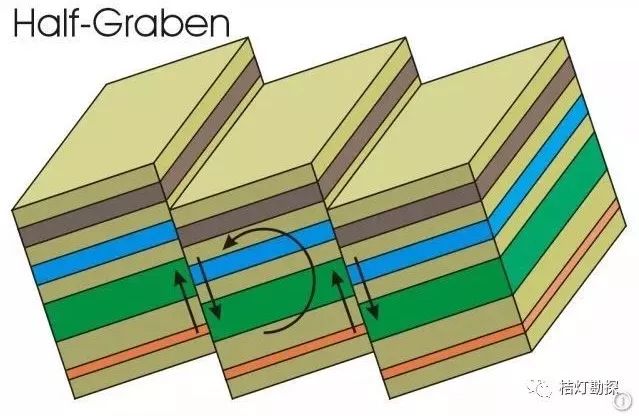

半地堑（箕状构造）

如果地堑中一侧断层发育，形成一侧由主干正断层控制的不对称构造，称之为箕状构造或半地堑。

16

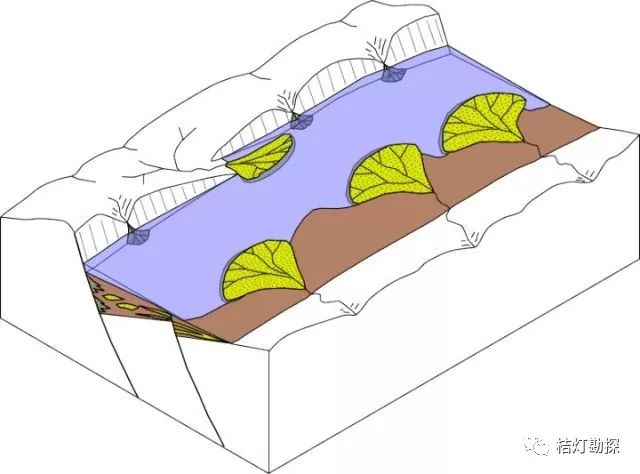

箕状构造形成不同的沉积模式

箕状构造可以单个产出，也可由几个箕状构造组成一个系列，类似弧形阶梯状断层。箕状构造规模大，主干断层一般为同沉积断层，而且可以呈独立单元产出。

17

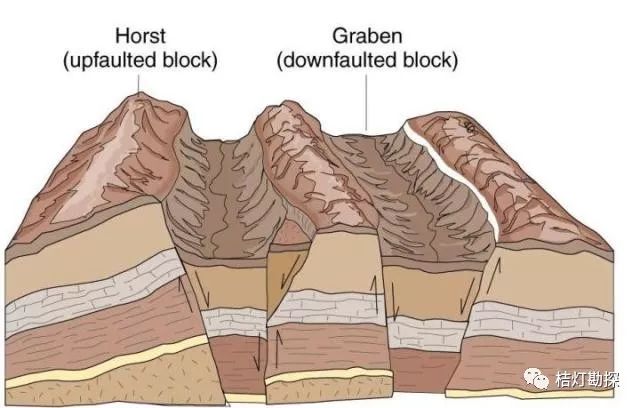

地堑和地垒

（以上模型来自Google）

18

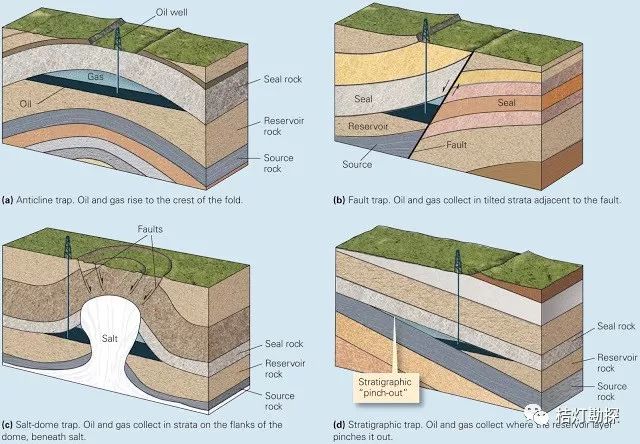

圈闭及油气藏类型

a-背斜油气藏，b-断层油气藏c-岩体刺穿油气藏，d-岩性油气藏（模型来自Learning Geology）

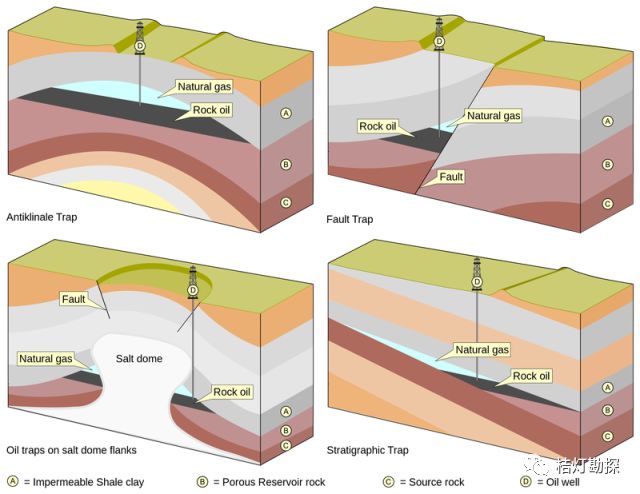

19

圈闭及油气藏类型

（模型来自于wikimedia）

20

圈闭及油气藏类型

E，F、G、H为不同类型岩性油气藏

21

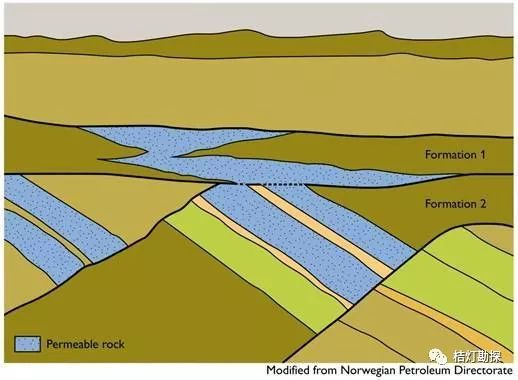

含水层的分布

图示含水层由两组连通的地层组成。（以上模型来自于GEUS）

22

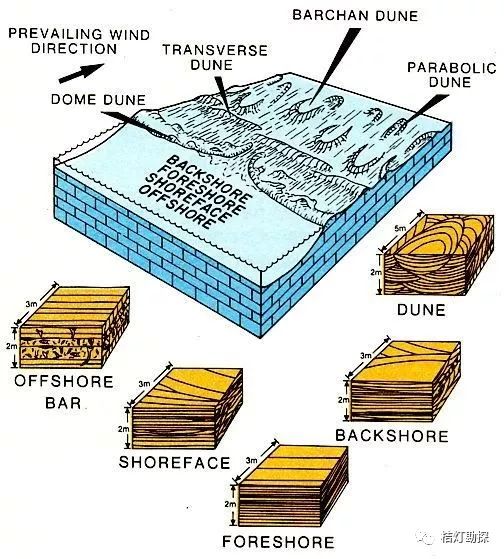

海岸不同部位形成的砂质沉积形态

（以上模型来自于sepmstrata）

23

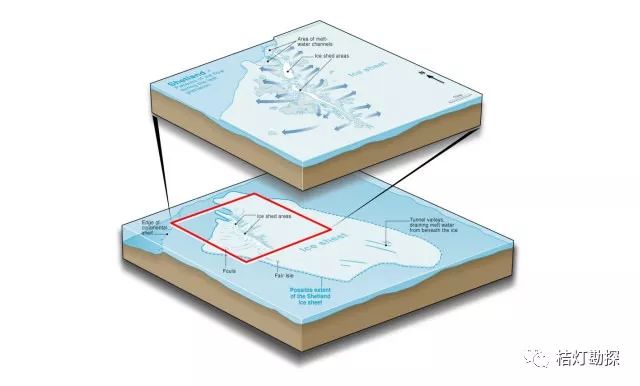

冰川地貌示意图

24

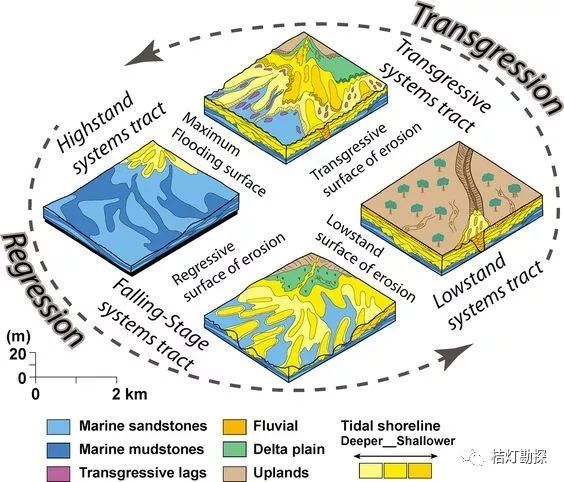

层序地层模式

海侵-海退所形成的不同沉积层序。（模型来自于MS.Nickel）

25

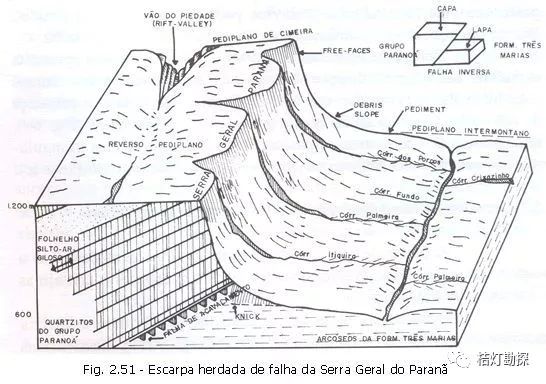

断层错断地层后的差异侵蚀

凸起的上盘侵蚀成为断崖，而处于低位的下盘侵蚀为平地。（模型来自于JoséDantas）

26

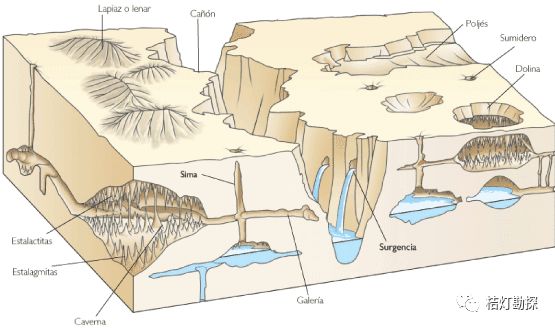

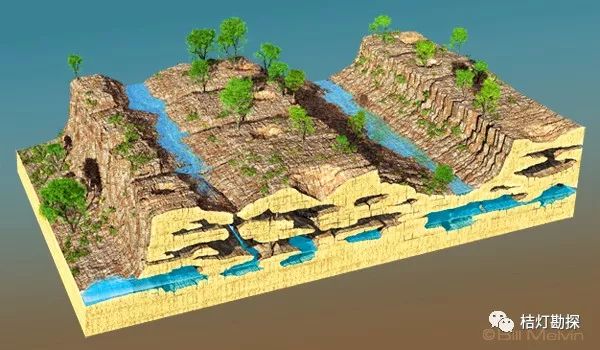

岩溶地貌

27

岩溶地貌

28

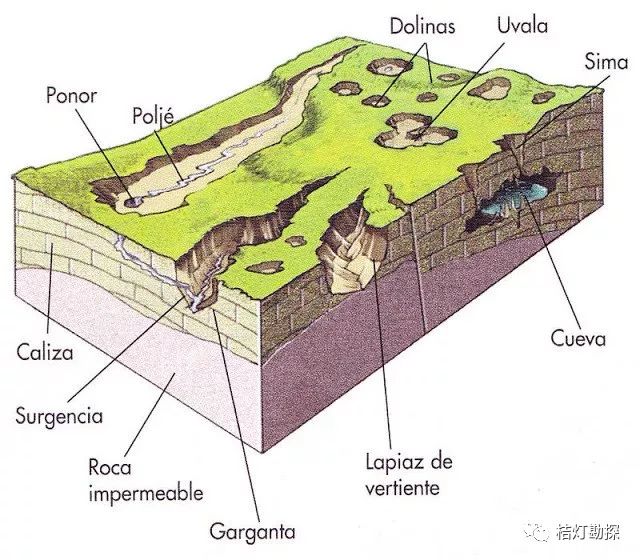

各种岩溶地貌及分布特征

（以上图片来自于sosiales.blogspot）

29

喀斯特地貌

30

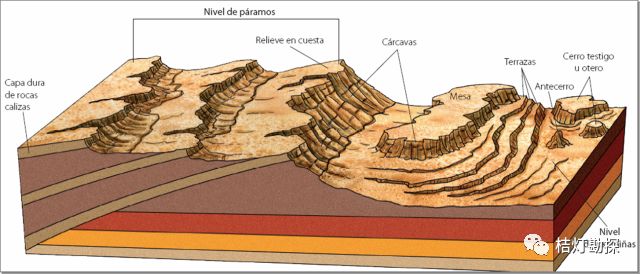

碎屑岩的侵蚀地貌

31

碳酸盐岩颗粒分布对照图

（图片来自于learning geology）

32

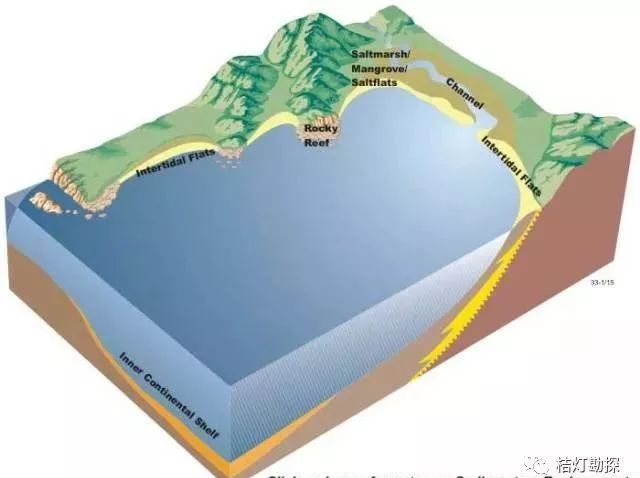

海水淹没河道模型

33

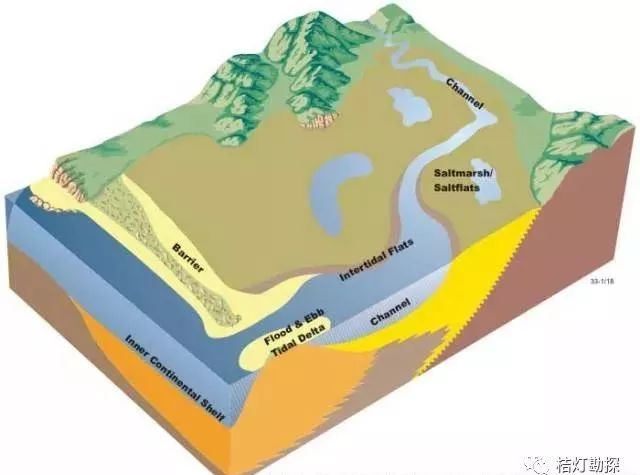

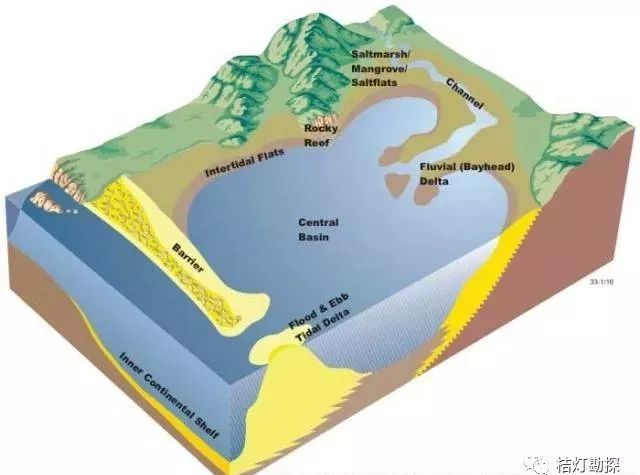

以波浪为主的河口湾沉积模型

​

34

以波浪为主的三角洲模型

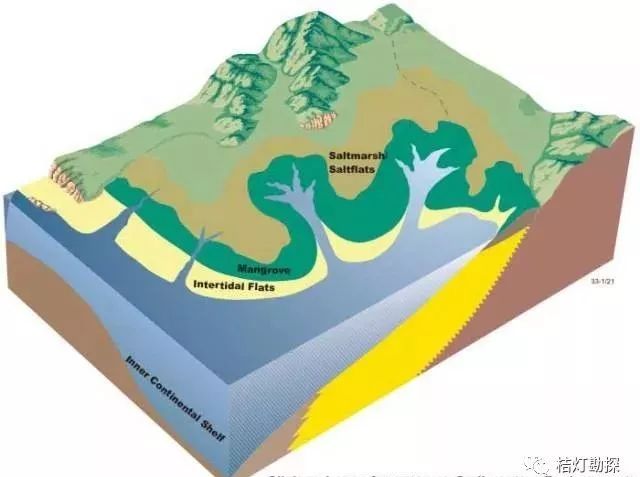

35

沿海泻湖和平原沉积模型



36

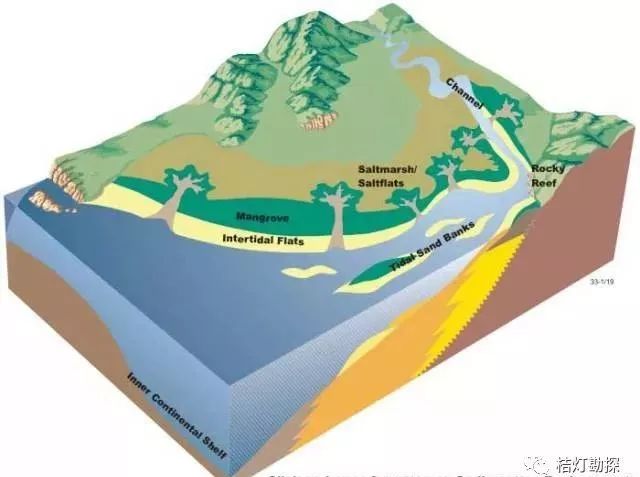

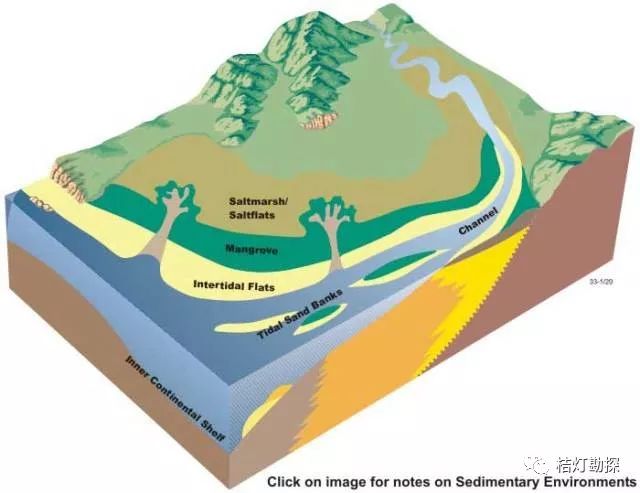

以潮汐作用为主的河口湾沉积模型



37

以潮汐为主的三角洲模型



38

潮沟沉积环境



在沙泥质潮滩上由于潮流作用形成的冲沟，是潮坪上最活跃的微地貌单元。

39

以波浪作用为主的沙滩

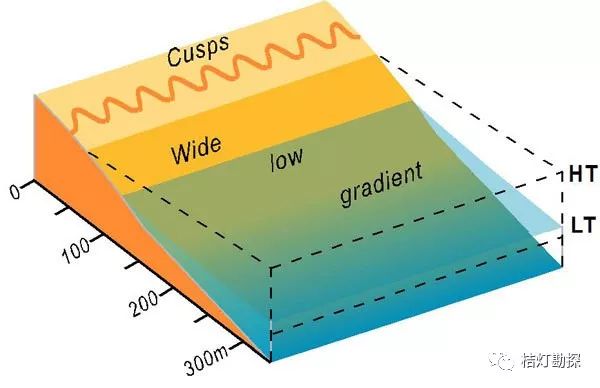

Dissipative



海滩由细沙组成，海岸线趋于相对直且均匀无裂流沿岸。

海岸坝和海槽

Longshore bar and trough

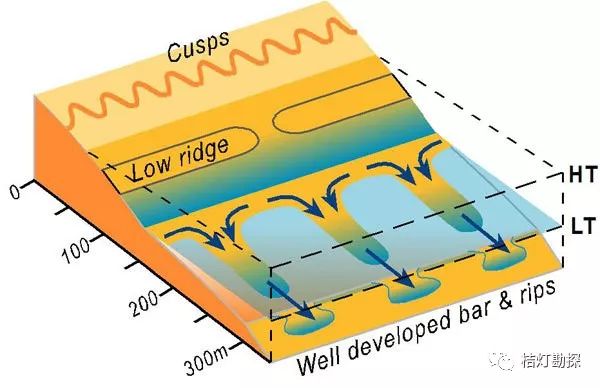

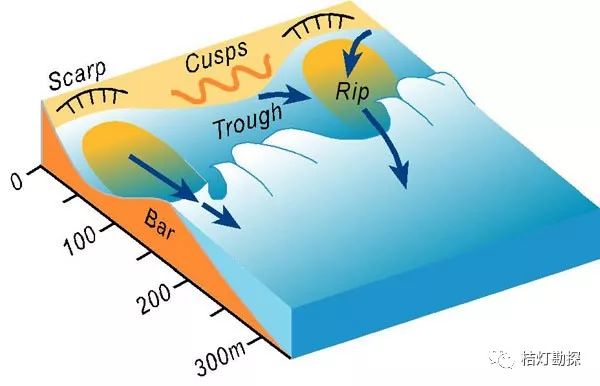

Rhythmic bar and beach

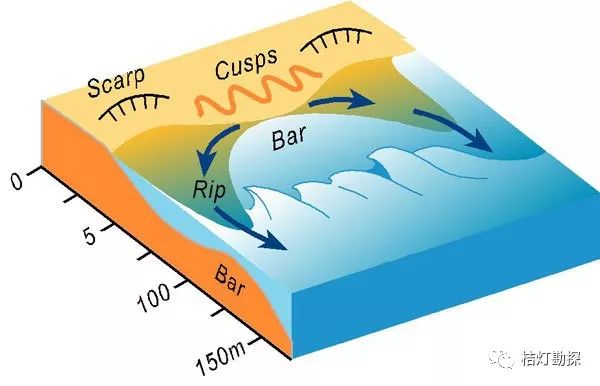

Transverse bar and rip



Low tide terrace

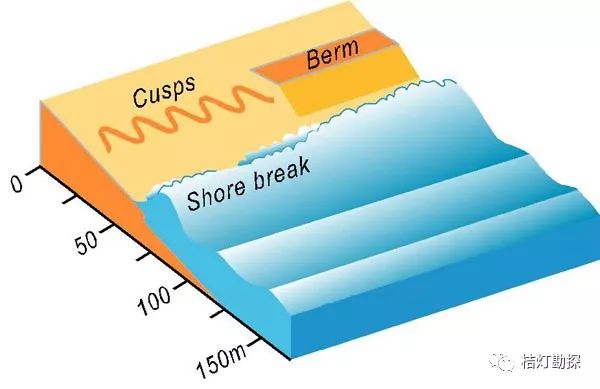

Reflective



40

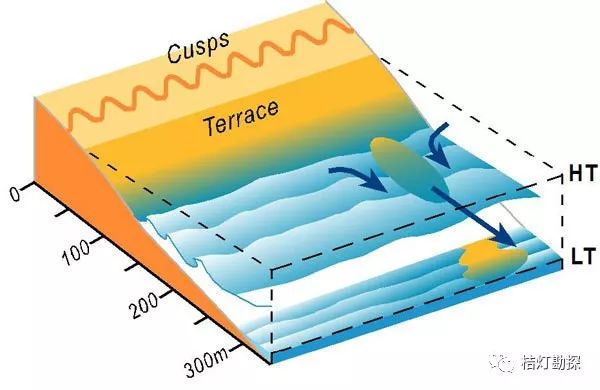

潮汐改造型沙滩

Reflective plus low tide terrace



Reflective plus low tide rips

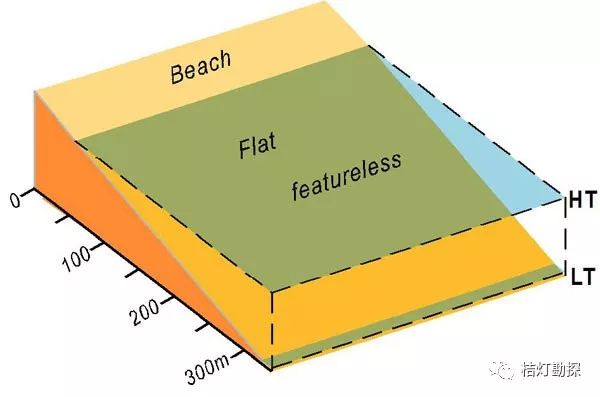

Ultradissipative



41

以潮汐作用为主的沙滩

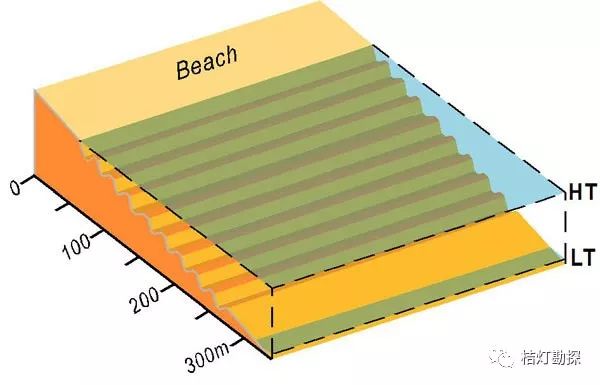

Reflective plus ridged sand flats

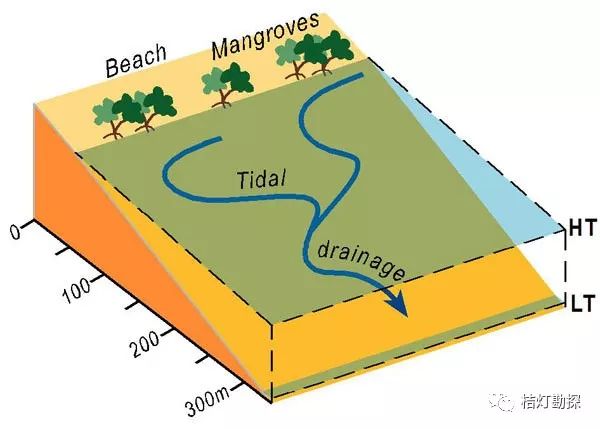

Beach plus sand flats



Beach plus tidal mud flats



42

岩石和珊瑚礁海滩

Beaches fronted by fringing coral reef



（以上模型来自于Australian Ozcoasts）
