英伟达连甩20枚AI核弹,800亿晶体管GPU、144核CPU来了

时隔两年,Hopper架构登场!

文|芯东西  ZeR0

编辑|漠影

芯东西3月23日凌晨报道,今日,NVIDIA(英伟达)携基于最新Hopper架构的H100 GPU系列新品高调回归!

英伟达创始人兼CEO黄仁勋依然穿着皮衣,不过这次他没有出现在几乎已成GTC大会“标配”的厨房场景中,而是在一个更具科幻感的虚拟空间。

延续以往风格,黄仁勋在主题演讲中继续秒天秒地秒空气,公布多个“全球首款”。这次他带来一系列堪称“地表最强”的AI重磅新品,随便一个精度的AI性能,都比上一代A100高出3~6倍。

虽然英伟达并购Arm的计划刚刚告吹,但它的数据中心“三芯”总路线(GPU+DPU+CPU)依然不动摇——继去年推出其首款数据中心CPU后,今天,英伟达又亮出一款基于Arm架构的Grace CPU超级芯片。

此外,黄仁勋再次派出自己的虚拟数字人化身“玩偶老黄”Toy Jensen,并跟这个表情生动的玩偶进行了一番流畅的实时问答对话。

凭借押中图形处理和人工智能(AI)两大赛道,英伟达已经成为全球半导体市值TOP1。截至文章发布时间,英伟达的市值超过6600亿美元,比第二名台积电足足多了近1100亿美元。

下面就让我们来看看本场GTC大会的完整干货:

1、H100 GPU:采用台积电4N工艺,拥有800亿个晶体管,实现了首个GPU机密计算,相比A100,FP8性能提升6倍,FP16、TF32、FP64性能各提升3倍。

2、全新NVLink Switch系统:高度可扩展,支持256块H100 GPU互连。

3、融合加速器H100 CNX:耦合H100 GPU与ConnectX-7和以太网智能网卡,可为I/O密集型应用提供更强劲的性能。

4、DGX H100:配备8块H100 GPU,总计有6400亿个晶体管,在全新的FP8精度下AI性能比上一代高6倍,可提供900GB/s的带宽。

5、DGX SuperPOD:最多由32个DGX H100组成,AI算力可达1EFLOPS。

6、Eos超级计算机:全球运行速度最快的AI超级计算机,配备576台DGX H100系统,FP8算力达到18EFLOPS,PF64算力达到275PFLOPS。

7、Grace CPU超级芯片:由两个CPU芯片组成,采用最新Armv9架构,拥有144个CPU核心和1TB/s的内存带宽,将于2023年上半年供货。

8、为定制芯片集成开放NVLink:采用先进封装技术,与英伟达芯片上的PCIe Gen 5相比,能源效率高25倍,面积效率高90倍。英伟达还将支持通用小芯片互连传输通道UCIe标准。

9、CUDA-X:60多个针对CUDA-X的一系列库、工具和技术的更新。

10、Riva 2.0:对话式AI服务Riva全面发行,2.0版本支持识别7种语言,可将神经文本转换为不同性别发声的语音。

11、Merlin 1.0:可帮助企业快速构建、部署和扩展先进的AI推荐系统。

12、Sionna:一款用于6G通信研究的AI框架。

13、OVX与OVX SuperPod:面向工业数字孪生的数据中心级服务器和超级集群。

14、Spectrum-4:全球首个400Gbps端到端网络平台,交换吞吐量比前几代产品高出4倍,达到51.2Tbps。

15、Omniverse Cloud:支持协作者们随时随地实现远程实时协同工作。

16、DRIVE Hyperion 9:汽车参考设计,拥有14个摄像头、9个雷达、3个激光雷达和20个超声传感器,总体传感器数量是上一代的两倍。

17、DRIVE Map:多模态地图引擎,包含摄像头、激光雷达和雷达的数据,同时兼顾安全性。

18、Clara Holoscan MGX:可供医疗设备行业在边缘开发和部署实时AI应用的计算平台,AI算力可达每秒254~610万亿次运算。

19、Isaac for AMR:提供自主移动机器人系统参考设计。

20、Jetson AGX Orin开发者套件:在边缘实现服务器级的AI性能。

黄仁勋还介绍了英伟达创建的NVIDIA AI加速计划,通过与AI生态系统中的开发者合作,开发工程化解决方案,以确保客户放心部署。

01.H100 GPU:800亿晶体管、六大创新

每次英伟达的GPU新架构都会以一位科学家的名字来命名,这次同样如此。

新Hopper架构的命名取自美国计算机科学家格蕾丝·赫柏(Grace Hopper),她是耶鲁大学第一位数学女博士、世界上第三位程序员、全球首个编译器的发明者,也是第一个发现“bug”的人。

▲格蕾丝·赫柏正在教学COBOL编程语言

1945年9月9日,格蕾丝使用的Mark Ⅱ机出现故障,经过近一天的排查,她找到了故障的原因:继电器中有一只死掉的蛾子。后来,“bug”(小虫)和“debug”(除虫)这两个词汇就作为计算机领域的专用词汇流传至今。

基于Hopper架构的一系列AI计算新品,被冠上各种“全球首款”。按行业惯例,但凡比较AI算力,必会拿英伟达最新旗舰GPU作为衡量标准。

英伟达也不例外,先“碾压”一下自己两年前发布的上一代A100 GPU。

作为全球首款基于Hopper架构的GPU,英伟达 H100接过为加速AI和高性能计算(HPC)扛旗的重任,FP64、TF32、FP16精度下AI性能都达到A100的3倍。

可以看到,NVIDIA越来越热衷于走稀疏化路线。过去六年,英伟达相继研发了使用FP32、FP16进行训练的技术。此次H100的性能介绍又出现了新的Tensor处理格式FP8,而FP8精度下的AI性能可达到4PFLOPS,约为A100 FP16的6倍。

从技术进展来看,H100有6项突破性创新:

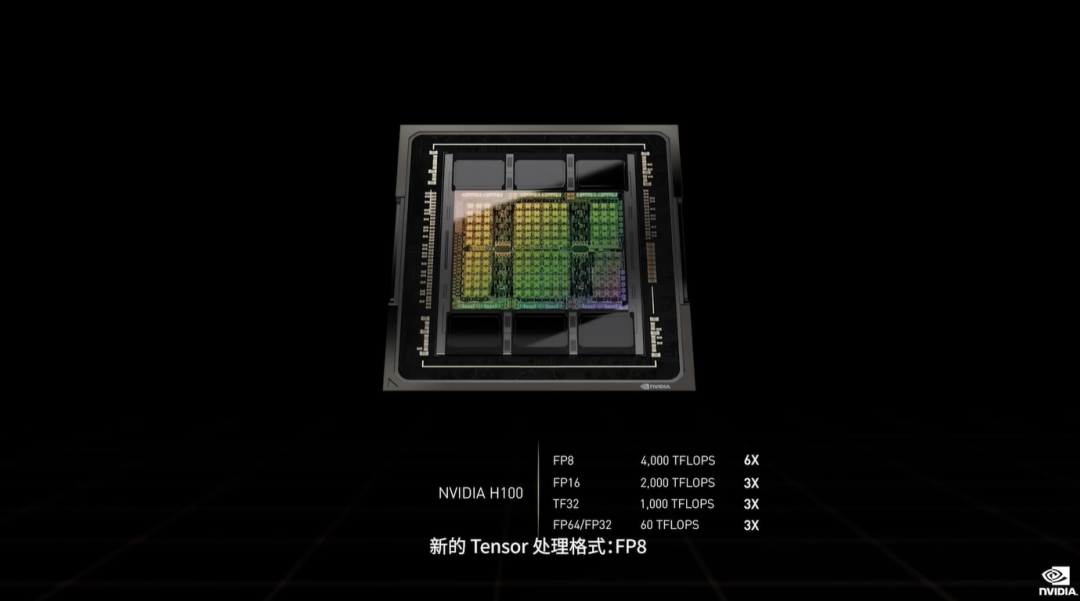

1)先进芯片:H100采用台积电4N工艺、台积电CoWoS 2.5D封装,有800亿个晶体管(A100有540亿个晶体管),搭载了HBM3显存,可实现近5TB/s的外部互联带宽。

H100是首款支持PCIe 5.0的GPU,也是首款采用HBM3标准的GPU,单个H100可支持40Tb/s的IO带宽,实现3TB/s的显存带宽。黄仁勋说,20块H100 GPU便可承托相当于全球互联网的流量。

2)新Transformer引擎:该引擎将新的Tensor Core与能使用FP8和FP16数字格式的软件结合,动态处理Transformer网络的各个层,在不影响准确性的情况下,可将Transformer模型的训练时间从数周缩短至几天。

3)第二代安全多实例GPU:MIG技术支持将单个GPU分为7个更小且完全独立的实例,以处理不同类型的作业,为每个GPU实例提供安全的多租户配置。H100能托管7个云租户,而A100仅能托管1个,也就是将MIG的部分能力扩展了7倍。每个H100实例的性能相当于两个完整的英伟达云推理T4 GPU。

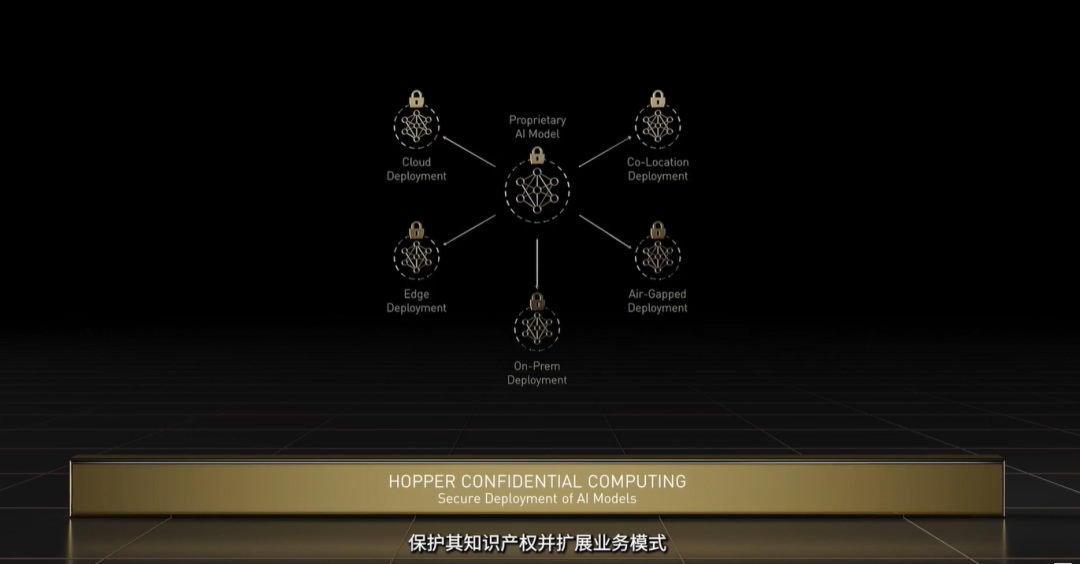

4)机密计算:H100是全球首款具有机密计算功能的GPU加速器,能保护AI模型和正在处理的客户数据,可以应用在医疗健康和金融服务等隐私敏感型行业的联邦学习,以及共享云基础设施。

5)第4代英伟达NVLink:为了加速大型AI模型,NVLink结合全新外接NVLink Switch,可将NVLink扩展为服务器间的互联网络,最多连接多达256个H100 GPU,相较于上一代采用英伟达 HDR Quantum InfiniBand网络,带宽高出9倍。

6)DPX指令:Hopper引入了一组名为DPX的新指令集,DPX可加速动态编程算法,解决路径优化、基因组学等算法优化问题,与CPU和上一代GPU相比,其速度提升分别可达40倍和7倍。

总体来说,H100的这些技术优化,将对跑深度推荐系统、大型AI语言模型、基因组学、复杂数字孪生、气候科学等任务的效率提升非常明显。

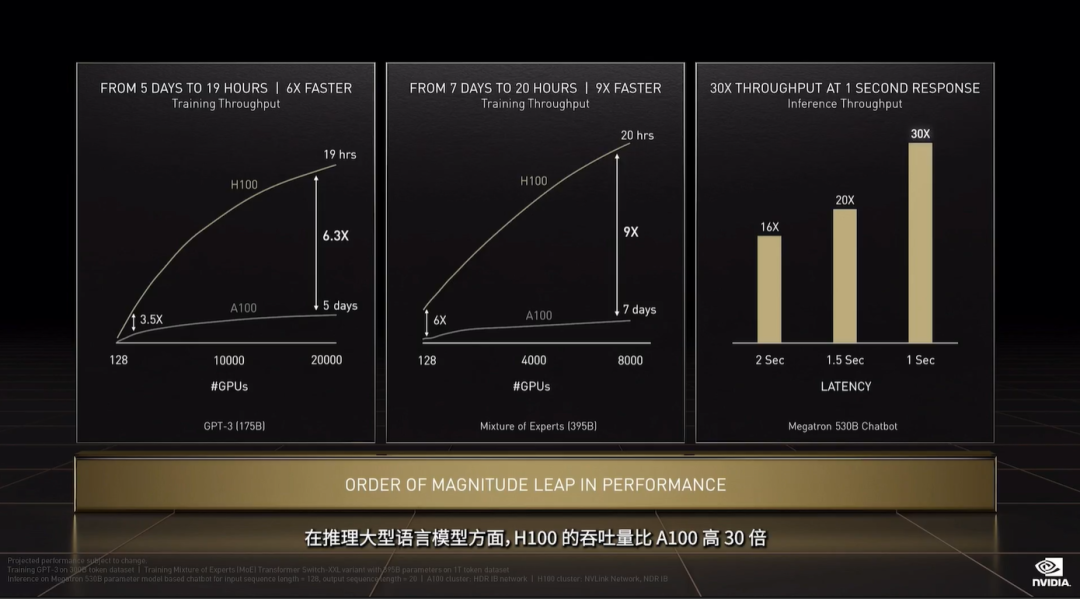

比如,用H100支持聊天机器人使用的monolithic Transformer语言模型Megatron 530B,吞吐量比上一代产品高出30倍,同时能满足实时对话式AI所需的次秒级延迟。

再比如用H100训练包含3950亿个参数的混合专家模型,训练速度可加速高达9倍,训练时间从几周缩短到几天。

H100将提供SXM和PCIe两种规格,可满足各种服务器设计需求。

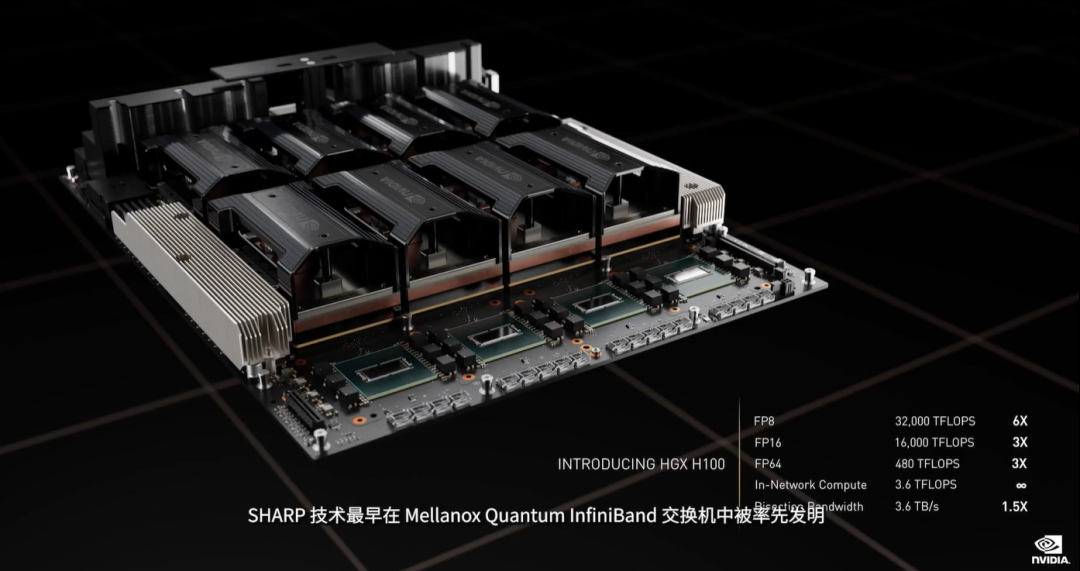

其中H100 SXM提供4 GPU和8 GPU配置的HGX H100服务器主板;H100 PCIe通过NVLink连接两块GPU,相较PCIe 5.0可提供7倍以上的带宽。PCIe规格便于集成到现有的数据中心基础设施中。

这两种规格的电力需求都大幅增长。H100 SXM版的散热设计功耗(TDP)达到700W,比A100的400W高出75%。据黄仁勋介绍,H100采用风冷和液冷设计。

这款产品预计于今年晚些时候全面发售。阿里云、AWS、百度智能云、谷歌云、微软Azure、Oracle Cloud、腾讯云和火山引擎等云服务商均计划推出基于H100的实例。

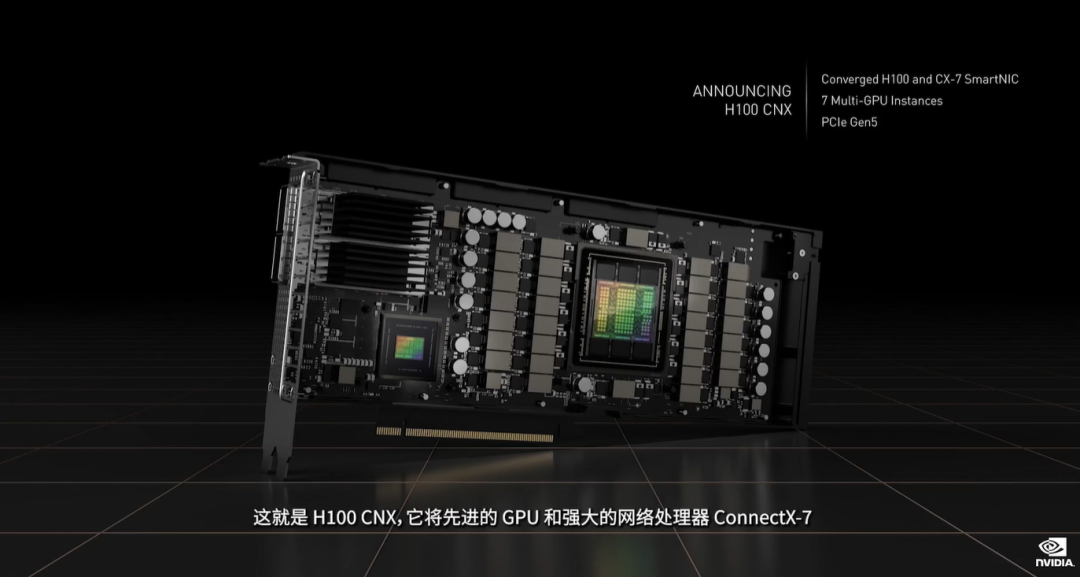

为了将Hopper的强大算力引入主流服务器,英伟达推出了全新的融合加速器H100 CNX。它将网络与GPU直接相连,耦合H100 GPU与英伟达ConnectX-7 400Gb/s InfiniBand和以太网智能网卡,使网络数据通过DMA以50GB/s的速度直接传输到H100,能够避免带宽瓶颈,为I/O密集型应用提供更强劲的性能。

02.更强企业级AI系统,全球最快AI超算

基于A100,英伟达最先进的企业级AI基础设施DGX H100系统、DGX POD、DGX SuperPOD以及一一登场。它们将从今年第三季度开始供应。

黄仁勋称,在财富10强企业和100强企业中,分别有8家和44家企业使用DGX作为AI基础架构。

英伟达DGX系统现在包含英伟达AI Enterprise软件套件,该套件新增了对裸金属基础设施的支持。DGX客户可使用软件套件中的预训练AI平台模型、工具包和框架来加快工作速度。

1、DGX H100:最先进的企业级AI基础设施

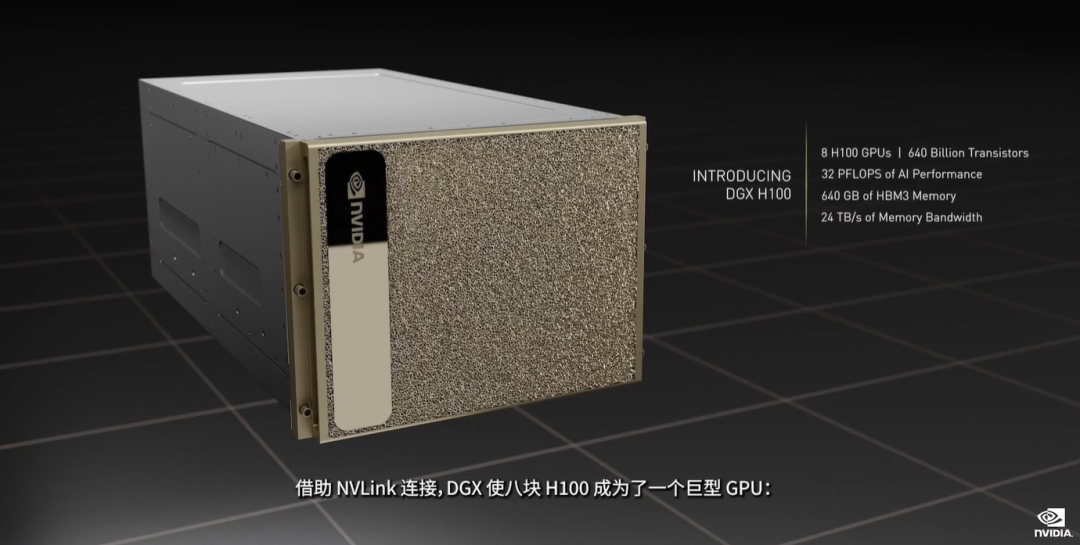

第四代英伟达DGX系统DGX H100是一款基于英伟达H100 Tensor Core GPU的AI平台。

每个DGX H100系统配备8块H100 GPU,总计有6400亿个晶体管,由NVLink连接,在全新的FP8精度下AI性能可达32Petaflops,比上一代系统性能高6倍。

DGX H100系统中每块GPU都通过第四代 NVLink连接,可提供900GB/s的带宽,是上一代系统的1.5倍。DGX H100的显存带宽可达24TB/s。

该系统支持双x86 CPU,每个系统还包含2个英伟达BlueField-3 DPU,用于卸载、加速和隔离高级网络、存储及安全服务。

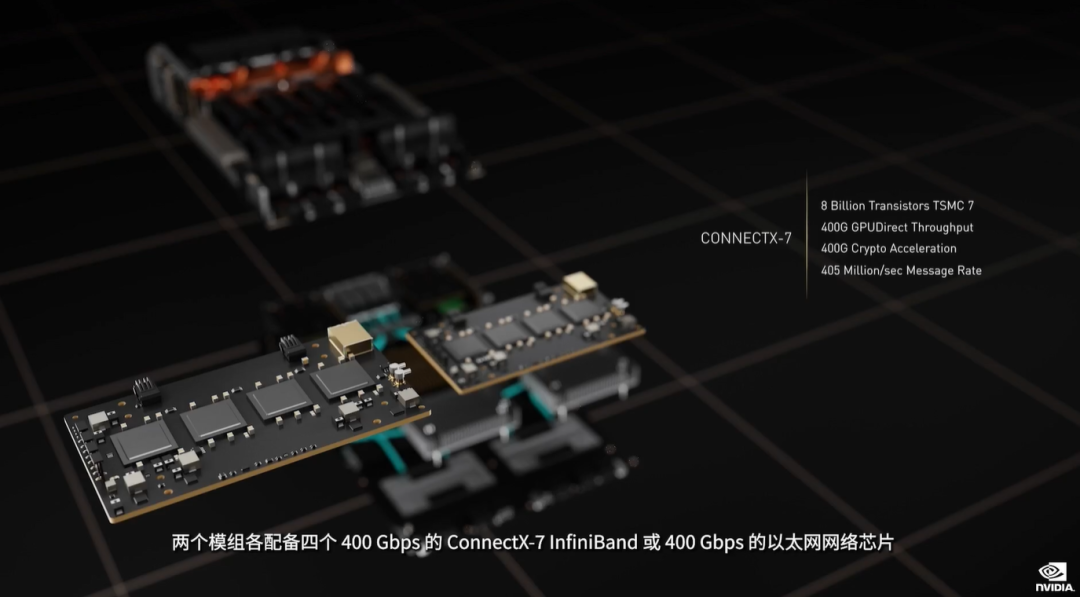

8个英伟达ConnectX-7 Quantum-2 InfiniBand网卡能够提供400GB/s的吞吐量,可用于连接计算和存储,这一速度比上一代系统提升了1倍。

2、DGX SuperPOD:FP8 AI性能达1Exaflops

DGX H100系统是新一代英伟达DGX POD和DGX SuperPOD超级计算机的构建模块。

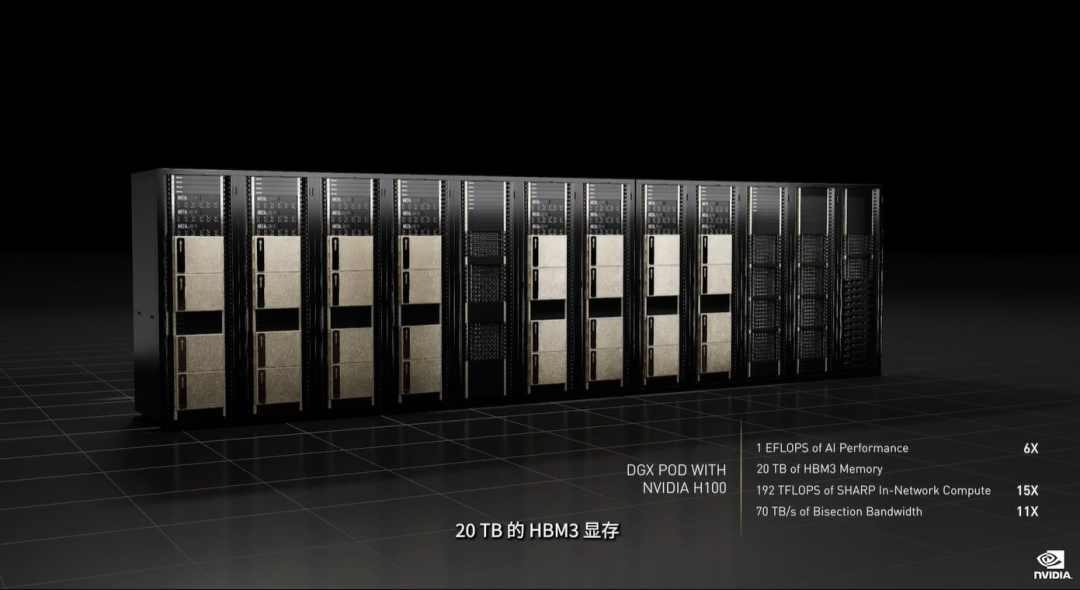

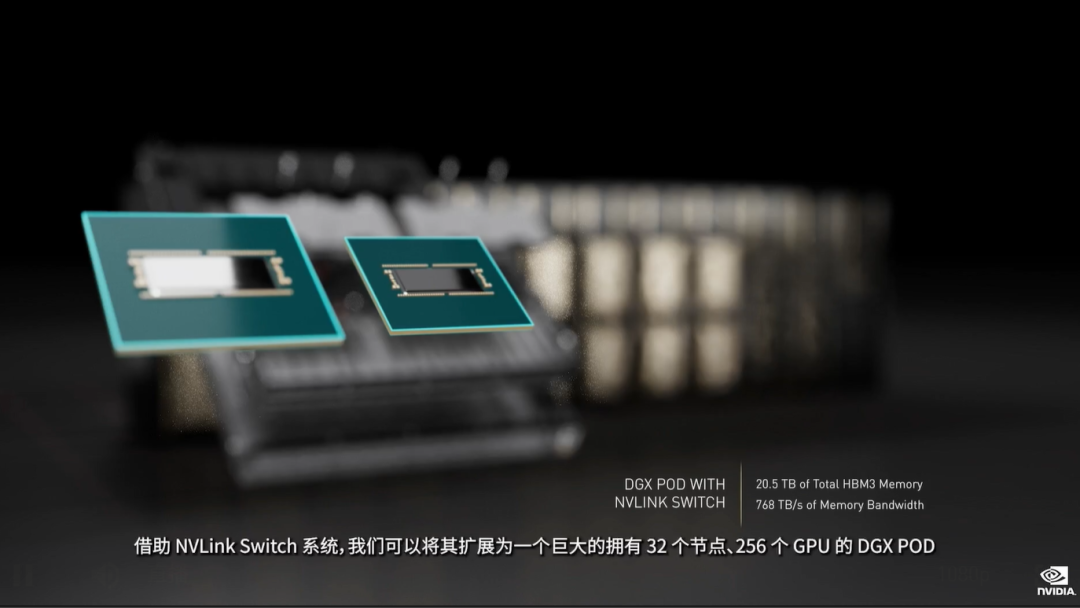

借助NVLink Switch系统,拥有32个节点、256个GPU的DGX Pod,其HBM3显存达20.5TB,显存带宽高达768TB/s。

“相比之下,整个互联网不过只有100TB/s。”黄仁勋感慨道。每个DGX都可借助4端口光学收发器连接到NVLink Switch,每个端口都有8个100G-PAM4通道,每秒能够传输100GB,32个NVLink收发器连接到1个机架单元的NVLink Switch系统。

新一代DGX SuperPOD可提供1Exaflops的FP8 AI性能,比上一代产品性能高6倍,能够运行具有数万亿参数的大型语言模型工作负载;还有20TB的HBM3显存、192TFLOPS的SHARP网络计算性能。

通过采用Quantum-2 InfiniBand连接及NVLink Switch系统,新DGX SuperPOD架构在GPU之间移动数据的带宽高达70TB/s,比上一代高11倍。

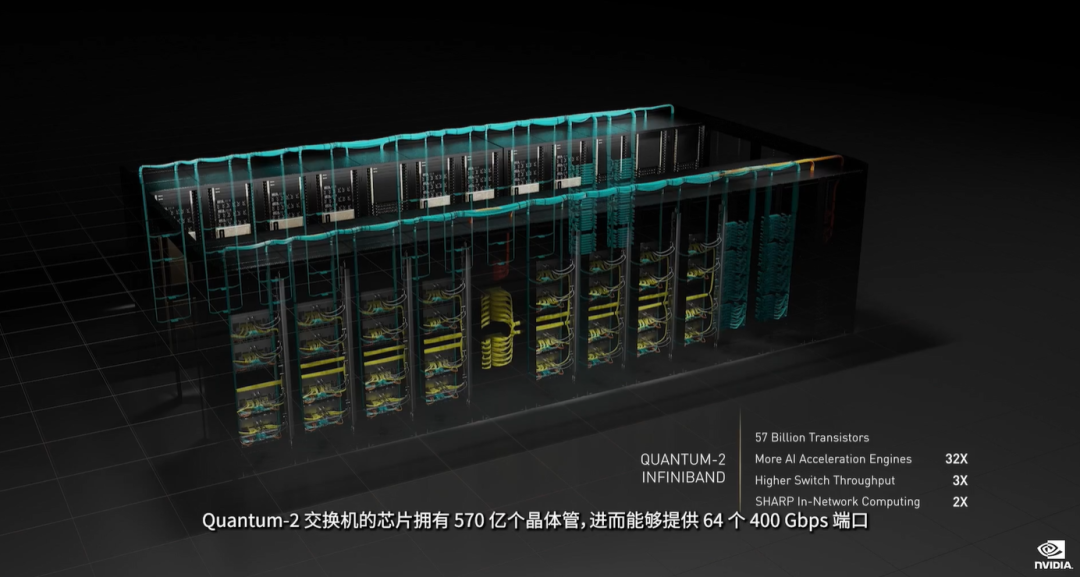

Quantum-2 InfiniBand交换机芯片拥有570亿个晶体管,能提供64个400Gbps端口。多个DGX SuperPOD单元可组合使用。

此外,英伟达推出新的DGX-Ready托管服务计划,以助力简化AI部署。其DGX Foundry托管的开发解决方案正在全球扩展,北美、欧洲和亚洲的新增地点支持远程访问DGX SuperPOD。

DGX Foundry中包含英伟达Base Command软件,该软件能够使客户基于DGX SuperPOD基础设施,轻松管理端到端AI开发生命周期。

3、Eos:全球运行速度最快的AI超算

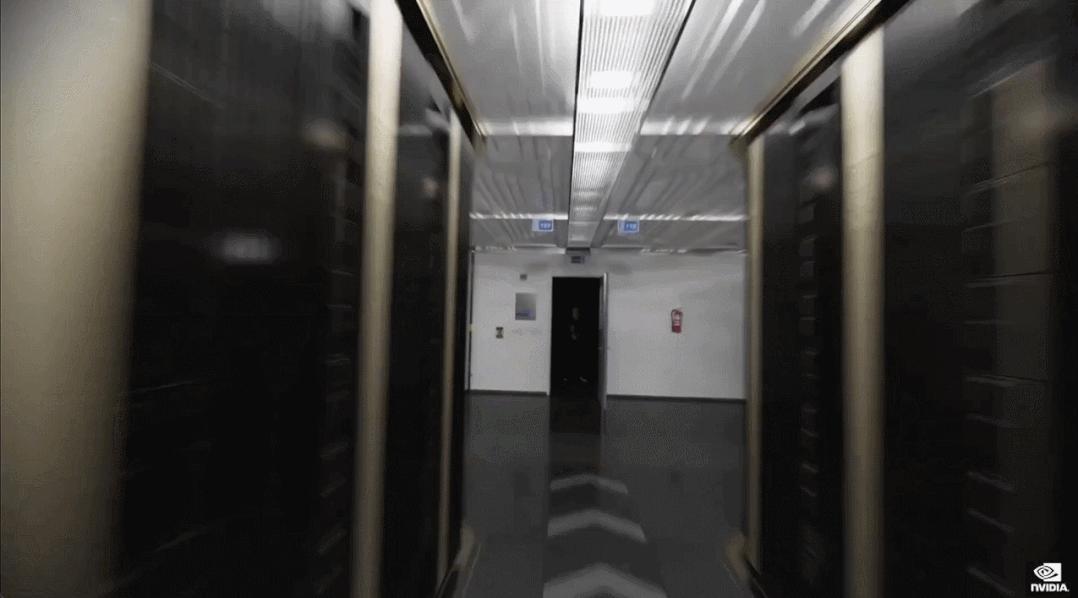

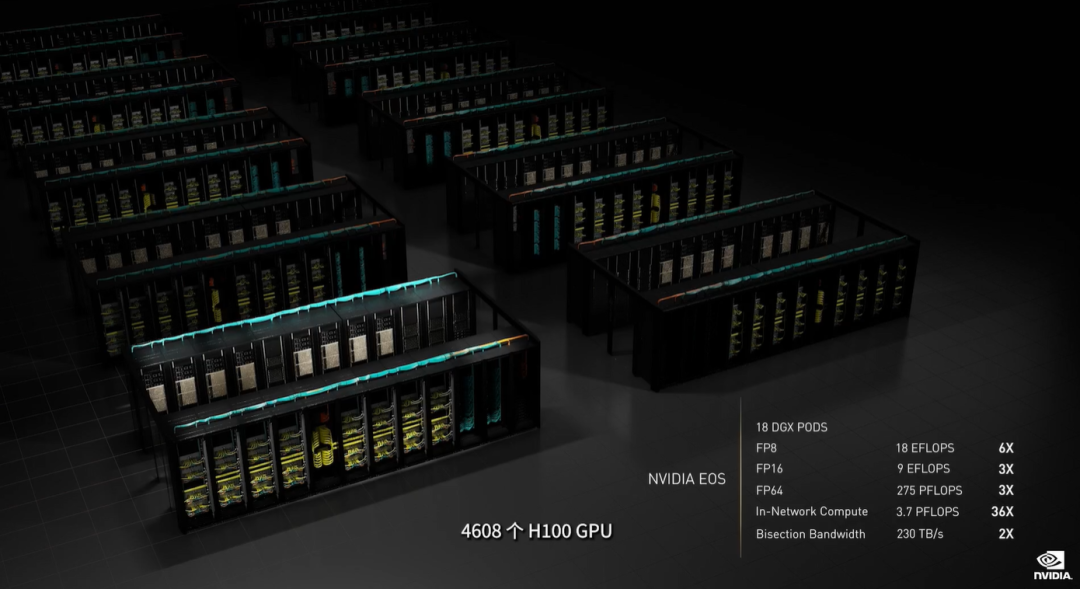

黄仁勋还透露说,英伟达正在打造Eos超级计算机,并称这是“首个Hopper AI工厂”,将于数月后推出。

该超算包含18个DGX POD、576台DGX H100系统,共计4608块DGX H100 GPU,预计将提供18.4Exaflops的AI算力,这比目前运行速度最快的日本富岳(Fugaku)超级计算机快4倍。在传统科学计算方面,Eos预计可提供275Petaflops的性能。

03.由两个CPU组成的超级芯片

除了GPU外,英伟达数据中心“三芯”战略中另一大支柱CPU也有新进展。

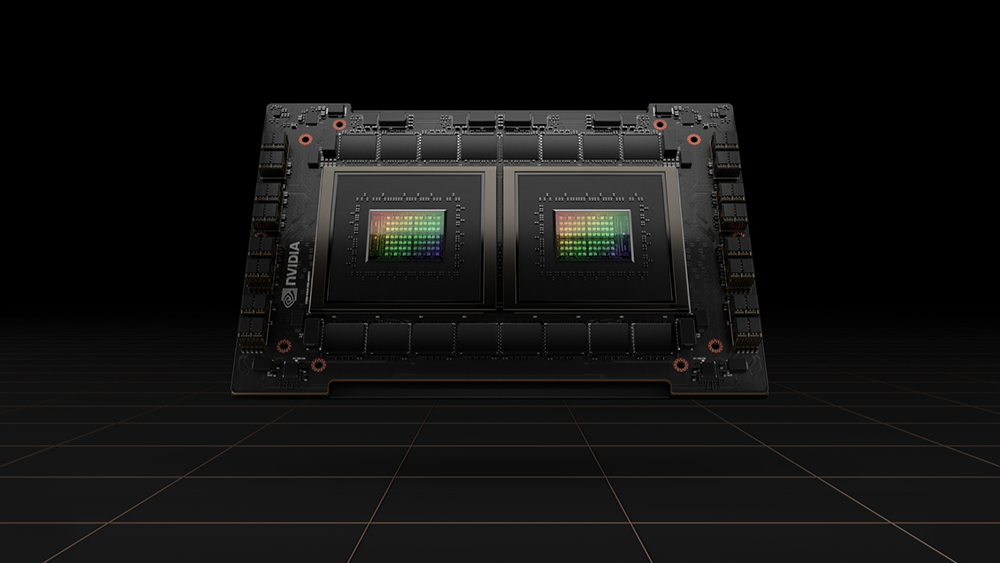

今日,英伟达推出首款面向HPC和AI基础设施的基于Arm Neoverse的数据中心专属CPU——Grace CPU超级芯片。这被黄仁勋称作“AI工厂的理想CPU”。

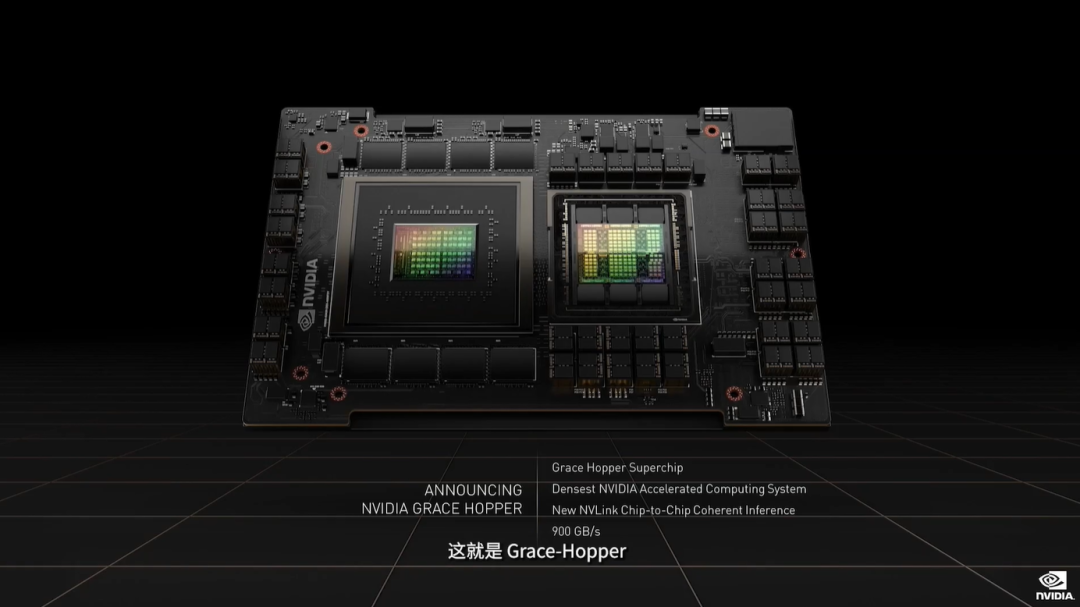

据介绍,Grace Hopper超级芯片模组能在CPU与GPU之间进行芯片间的直接连接,其关键驱动技术是内存一致性芯片之间的NVLink互连,每个链路的速度达到900GB/s。

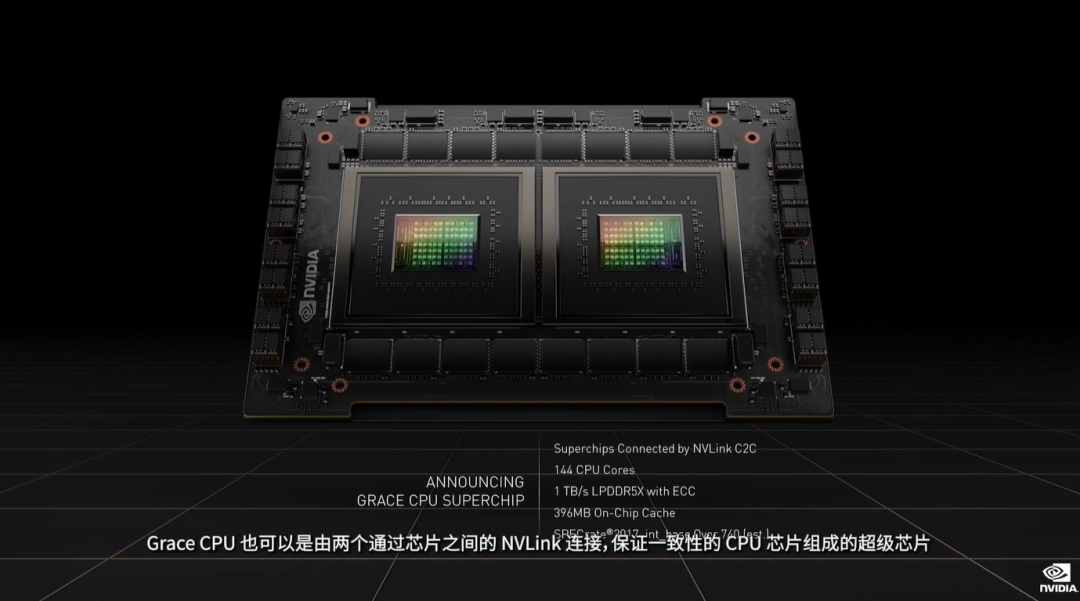

Grace CPU超级芯片也可以是由两个CPU芯片组成。它们之间通过高速、低延迟的芯片到芯片互连技术NVLink-C2C连在一起。

它基于最新的Armv9架构,单个socket拥有144个CPU核心,具备最高的单线程核心性能,支持Arm新一代矢量扩展。

在SPECrate 2017_int_base基准测试中,Grace CPU超级芯片的模拟性能得分为740,据英伟达实验室使用同类编译器估算,这一结果相比当前DGX A100搭载的双CPU高1.5倍以上。

此外,Grace CPU超级芯片可实现当今领先服务器芯片内存带宽和能效的2倍。

其依托带有纠错码的LPDDR5x内存组成的创新的内存子系统,能实现速度和功耗的最佳平衡。LPDDR5x内存子系统提供两倍于传统DDR5设计的带宽,可达到1TB/s,同时功耗也大幅降低,CPU加内存整体功耗仅500瓦。

Grace CPU超级芯片可运行所有的英伟达计算软件栈,结合英伟达ConnectX-7网卡,能够灵活地配置到服务器中,或作为独立的纯CPU系统,或作为GPU加速服务器,可以搭配1块、2块、4块或8块基于Hopper的GPU。

也就是说,用户只维护一套软件栈,就能针对自身特定的工作负载做好性能优化。

黄仁勋说,Grace超级芯片有望明年开始供货。

04.为定制芯片集成开放NVLink将支持UCIe小芯片标准

我们单独来说一下NVLink-C2C技术。

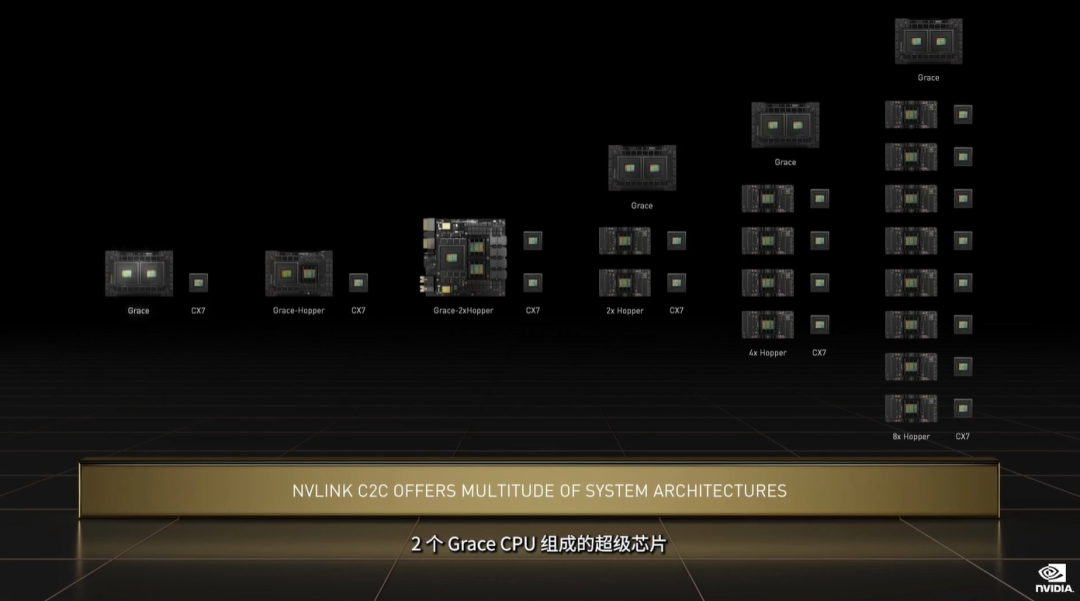

前面说的Grace CPU超级芯片系列、去年发布的Grace Hopper超级芯片都采用了这一技术来连接处理器芯片。

NVIDIA超大规模计算副总裁Ian Buck认为:“为应对摩尔定律发展趋缓的局面,必须开发小芯片和异构计算。”

因此,英伟达利用其在高速互连方面的专业知识开发出统一、开放的NVLink-C2C互连技术。

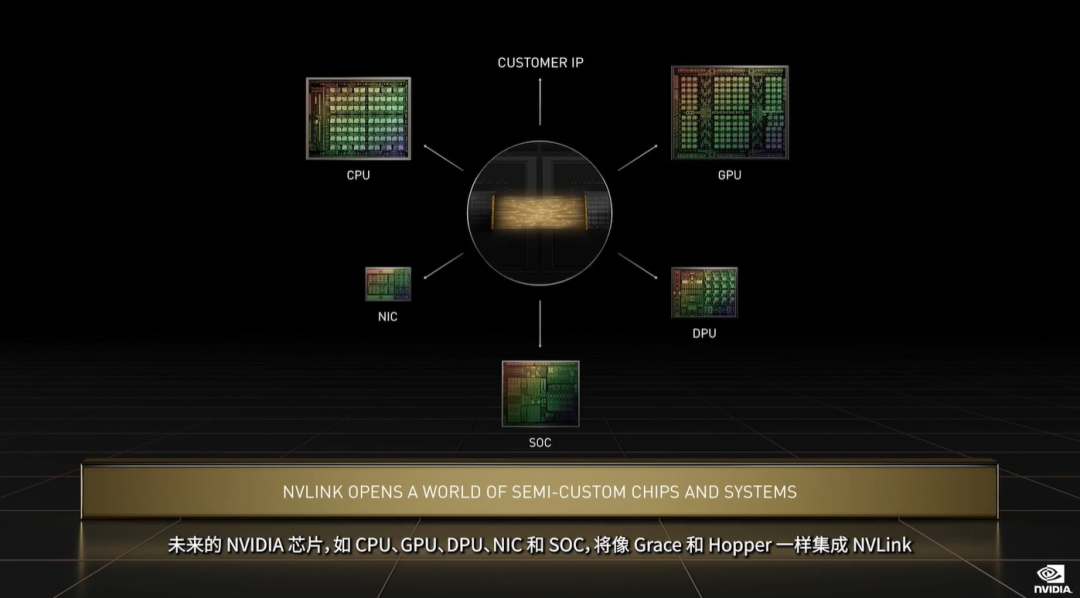

该技术将支持定制裸片与英伟达GPU、CPU、DPU、NIC和SoC之间实现一致的互连,从而通过小芯片构建出新型的集成产品,助力数据中心打造新一代的系统级集成。

NVLink-C2C现已为半定制芯片开放,支持其与NVIDIA技术的集成。

通过采用先进的封装技术,英伟达NVLink-C2C互连链路的能效最多可比NVIDIA芯片上的PCIe Gen 5高出25倍,面积效率高出90倍,可实现每秒900GB乃至更高的一致互联带宽。

NVLink-C2C支持Arm AMBA一致性集线器接口(AMBA CHI)协议,或CXL工业标准协议,可实现设备间的互操作性。当前英伟达和Arm正在密切合作,以强化AMBA CHI来支持与其他互连处理器完全一致且安全的加速器。

NVIDIA NVLink-C2C依托于英伟达的SERDES和LINK设计技术,可从PCB级集成和多芯片模组扩展到硅插入器和晶圆级连接。这可提供极高的带宽,同时优化能效和裸片面积效率。

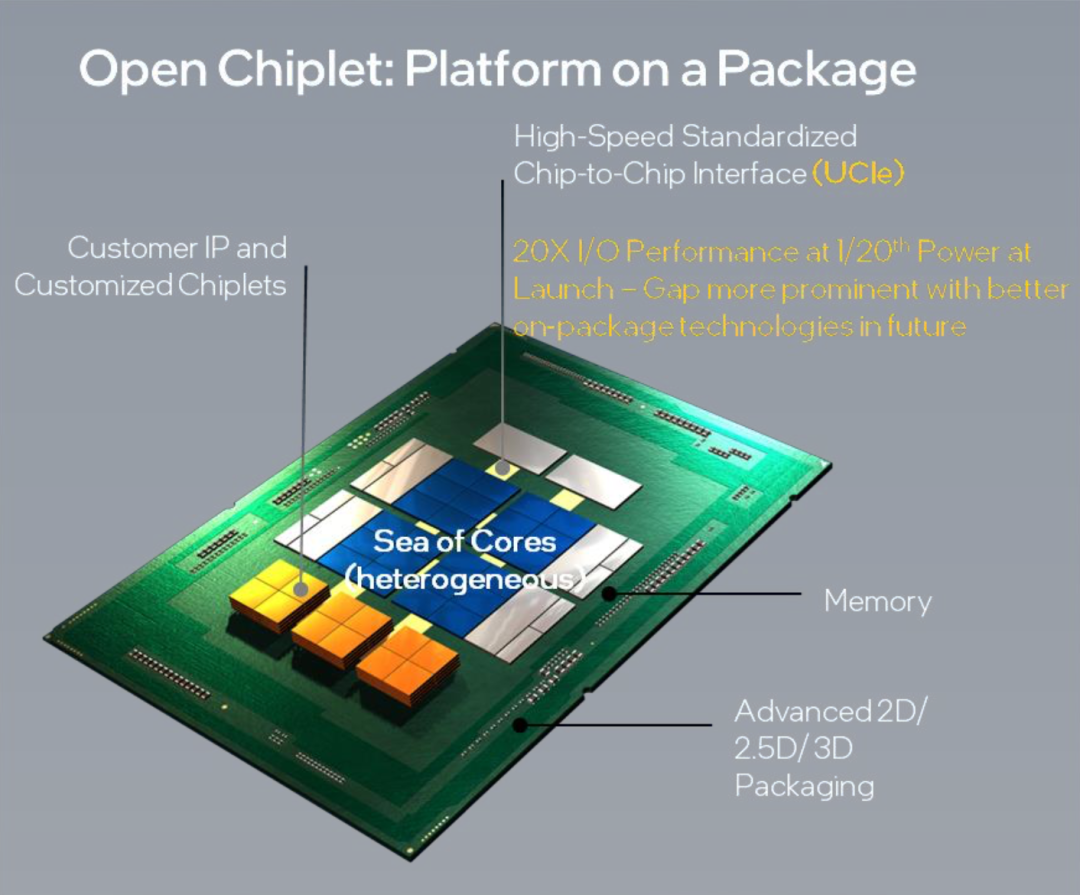

除NVLink-C2C之外,NVIDIA还将支持本月早些时候发布的通用小芯片互连传输通道UCIe标准。

▲UCIe标准

与NVIDIA芯片的定制芯片集成既可以使用UCIe 标准,也可以使用NVLink-C2C,而后者经过优化,延迟更低、带宽更高、能效更高。

05.AI软件:对话式AI服务全面发行推出推荐系统AI框架1.0版本

如今英伟达已经能提供全栈AI,除了AI计算硬件外,其AI软件也有不少进展。

黄仁勋说,AI已经从根本上改变了软件的能力以及开发软件的方式,过去十年,英伟达加速计算在AI领域实现了百万倍的加速。

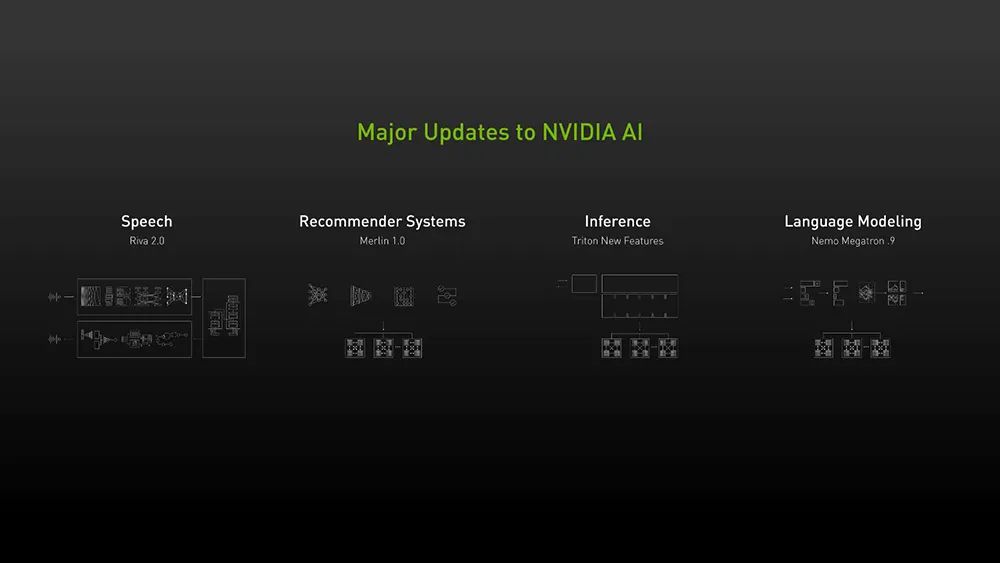

今日,英伟达发布了60多个针对CUDA-X的一系列库、工具和技术的更新,以加速量子计算和6G研究、网络安全、基因组学、药物研发等领域的研究进展。

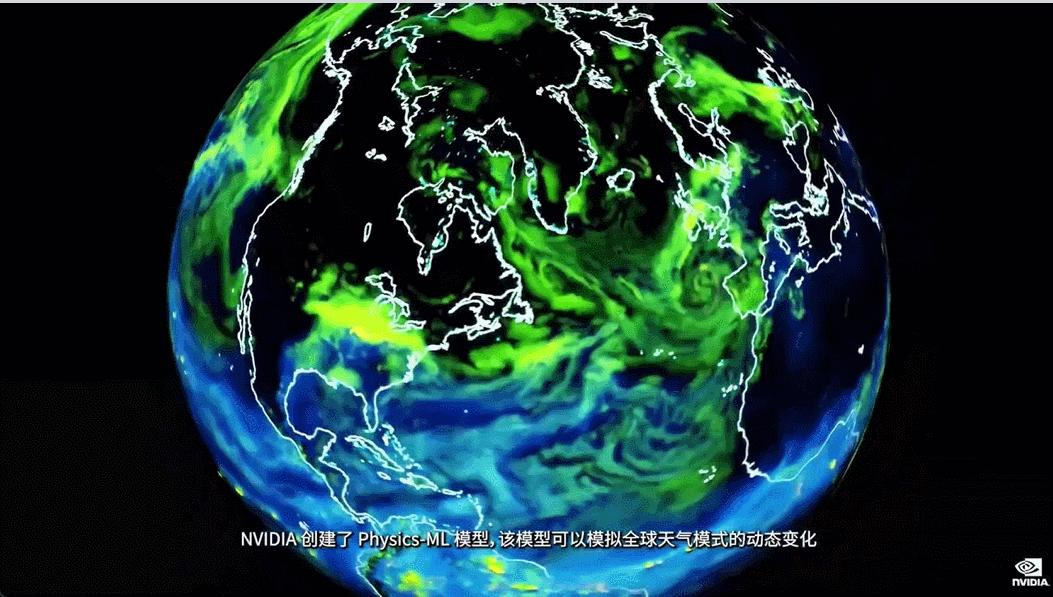

英伟达将使用其首台AI数字孪生超级计算机Earth-2来应对气候变化挑战,并创建了Physics-ML模型来模拟全球天气模式的动态变化。

英伟达还与来自加州理工学院、伯克利实验室等高校及科研机构的研究人员们开发了一个天气预报AI模型FourCastNet,该模型基于10TB的地球系统数据进行训练,首次在降水预测上达到比先进的数值模型更高的准确率,并使预测速度提高了4~5个数量级。以前,传统的数值模拟需要一年时间,而现在只需几分钟。

NVIDIA Triton是一款开源的、超大规模的模型推理服务器,是AI部署的“中央车站”,它支持CNN、RNN、GNN、Transformer等各种模型、各类AI框架及各类机器学习平台,支持在云、本地、边缘或嵌入式设备运行。

同时,黄仁勋宣布英伟达对话式AI服务Riva全面发行,Riva 2.0版本支持识别7种语言,可将神经文本转换为不同性别发声的语音,用户可通过其TAO迁移学习工具包进行自定义调优。

Maxine是一个AI模型工具包,现已拥有30个先进模型,可优化实时视频通信的视听效果。比如开远程视频会议时,Maxine可实现说话者与所有参会者保持眼神交流,并能将说的语言实时切换成另一种语言,而且音色听起来不变。

本次GTC发布的版本增加了用于回声消除和音频超分辨率的新模型。

此外,黄仁勋也宣布推出英伟达面向推荐系统的AI框架Merlin的1.0版本。

Merlin可帮助企业快速构建、部署和扩展先进的AI推荐系统。比如,微信用Merlin将短视频推荐延迟缩短为原来的1/4,并将吞吐量提升了10倍。从CPU迁移至GPU,腾讯在该业务上的成本减少了1/2。

在医疗健康领域,黄仁勋谈道,过去几年,AI药研初创公司获得了超400亿美元的投资,数字生物学革命的条件已经成熟,他称这将是“NVIDIA AI迄今为止最伟大的使命”。

6G标准于2026年左右问世,一些相关基础技术逐渐成形。对此,黄仁勋宣布推出了一款用于6G通信研究的AI框架Sionna。

06.Omniverse:首推数字孪生专用服务器和超级集群

黄仁勋认为,第一波AI学习是感知和推理,下一波AI的发展方向是机器人,也就是使用AI规划行动。英伟达Omniverse平台也正成为制造机器人软件时必不可少的工具。

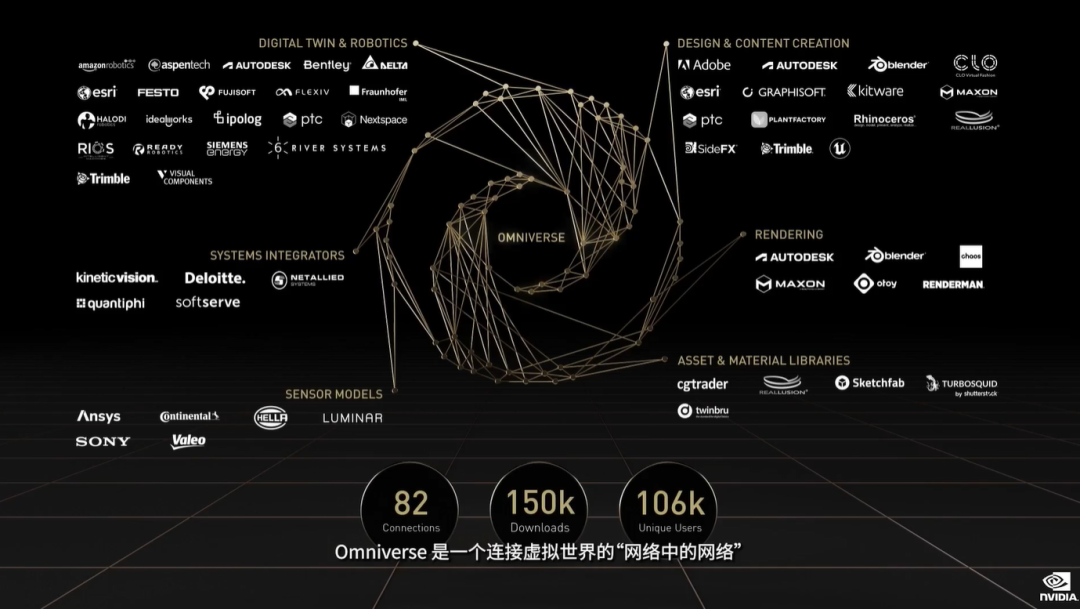

作为虚拟世界的仿真引擎,Omniverse平台能遵循物理学定律,构建一个趋真的数字世界,可以应用于使用不同工具的设计师之间的远程协作,以及工业数字孪生。

黄仁勋认为,工业数字孪生需要一种专门构建的新型计算机,因此英伟达打造了面向工业数字孪生的OVX服务器和OVX SuperPOD超级集群。

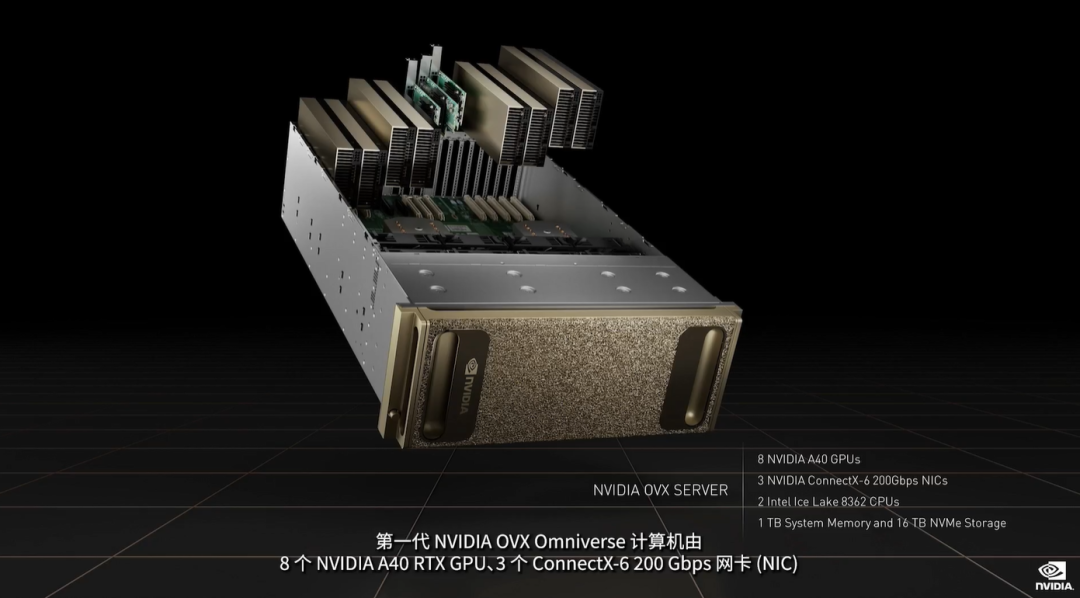

OVX是首款Omniverse计算系统,由8个英伟达A40 RTX GPU、3个ConnectX-6 200Gbps网卡(NIC)和2个英特尔至强Ice Lake CPU组成。

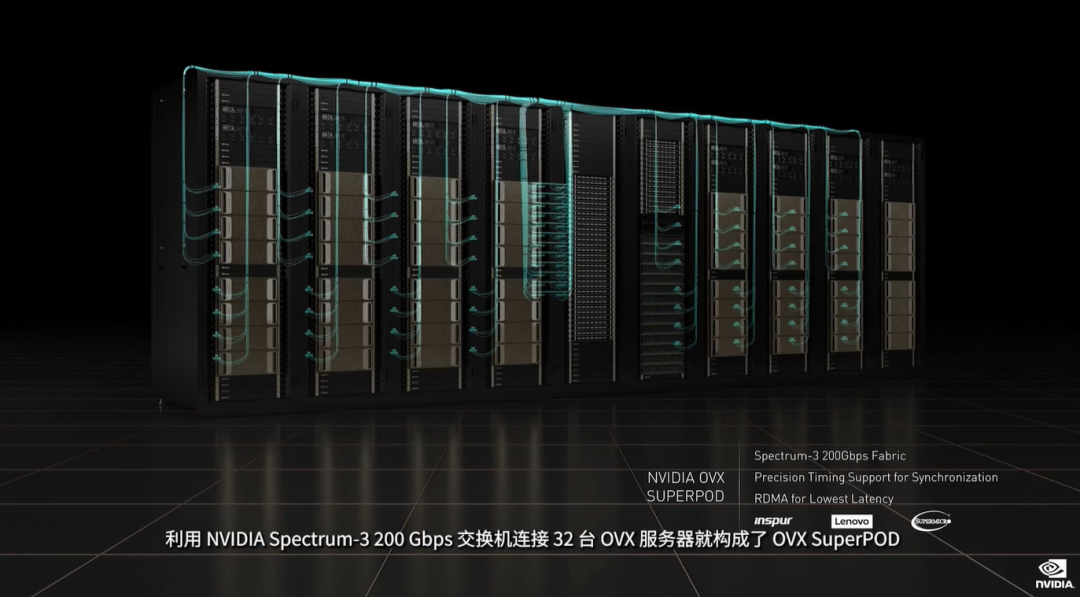

32台OVX服务器可构成OVX SuperPOD超级集群,实现这一连接的关键设施是英伟达今日新推出的Spectrum-4以太网平台。

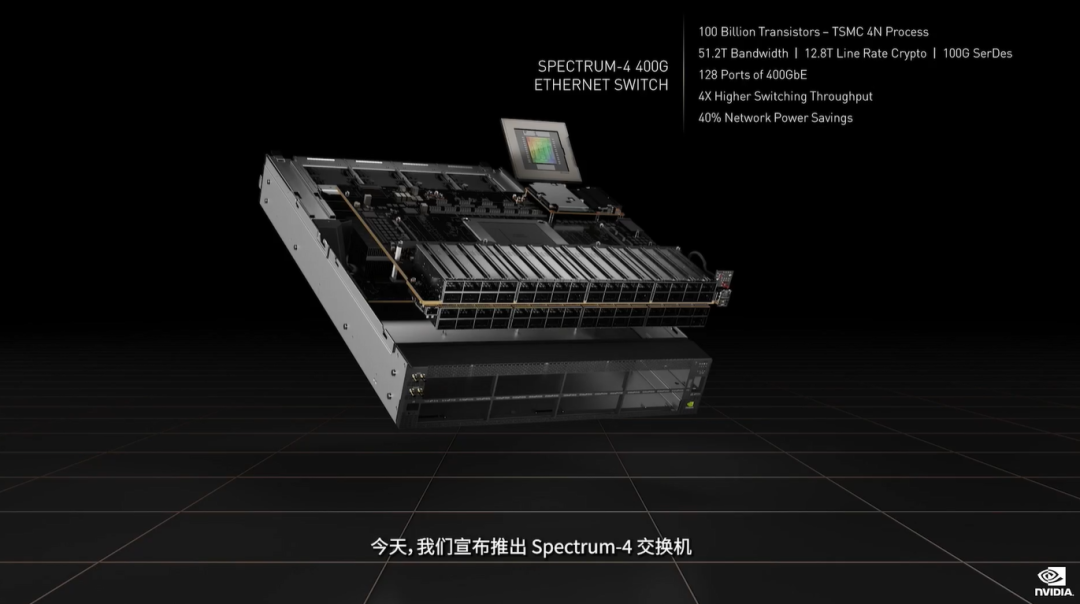

据悉,这是全球首个400Gbps端到端网络平台,其交换吞吐量比前几代产品高出4倍,聚合ASIC带宽达到51.2Tbps,支持128个400GbE端口。

Spectrum-4实现了纳秒级计时精度,相比典型数据中心毫秒级抖动提升了5~6个数量级。这款交换机还能加速、简化和保护网络架构。与上一代产品相比,其每个端口的带宽提高了2倍,交换机数量减少到1/4,功耗降低了40%。

该平台由英伟达Spectrum-4交换机系列、ConnectX-7智能网卡、BlueField-3DPU和DOCA数据中心基础设施软件组成,可提高AI应用、数字孪生和云基础架构的性能和可扩展性,大幅加速大规模云原生应用。

Spectrum-4 ASIC和SN5000交换机系列基于4nm工艺,有1000亿个晶体管,并经过简化的收发器设计,实现领先的能效和总拥有成本。

Spectrum-4可在所有端口之间公平分配带宽,支持自适应路由选择和增强拥塞控制机制,能显著提升数据中心的应用速度。

Spectrum-4 ASIC具有12.8Tbp加密带宽和领先的安全功能,例如支持MACsec和VXLANsec,并通过硬件信任根将安全启动作为默认设置,帮助确保数据流和网络管理的安全性和完整性。

现在各大计算机制造商纷纷推出OVX服务器,对于想在OVX试用Omniverse的客户,英伟达在全球多地提供LaunchPad计划,第一代OVX正由英伟达和早期客户运行,第二代OVX正被构建中。Spectrum-4的样机将在今年第四季度末发布。

随后,曾在往届GTC大会展示过的黄仁勋虚拟化身“玩偶老黄”Toy Jensen再度现身。

它不是录像,而能做到完全实时地进行眼神交流与对话。黄仁勋现场问它“什么是合成生物学”、“你是如何制作出来的”等问题,它都对答如流。

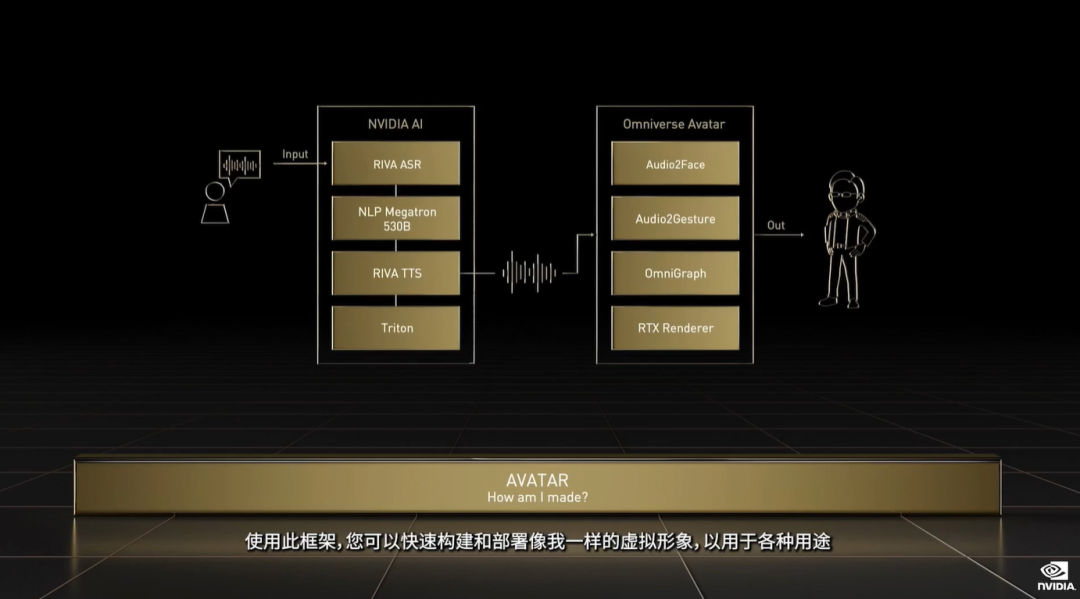

使用英伟达Omniverse Avatar框架,企业就能快速构建和部署像Toy Jensen这样的虚拟形象,从模仿声音到细微的头部及身体运动,乃至高保真度的形象塑造,都让虚拟人更加灵动。

最后,得益于Riva中的最新对话式AI技术和超大语言模型Megatron 530B NLP,虚拟人可以听懂你问的问题,也能跟你实时聊天互动。

在此基础上,英伟达宣布将推出Omniverse Cloud。通过Omniverse Cloud连接,协作者们使用英伟达RTX PC、笔记本电脑和工作站,均可实现远程实时协同工作。

用户如果没有RTX计算机,只需点击一下,即可从GeForce Now上启动Omniverse。

07.汽车:预告DRIVE Hyperion 9,推出多模态地图引擎

Omniverse平台是整个工作流程的核心,DRIVE平台则相当于AI司机。

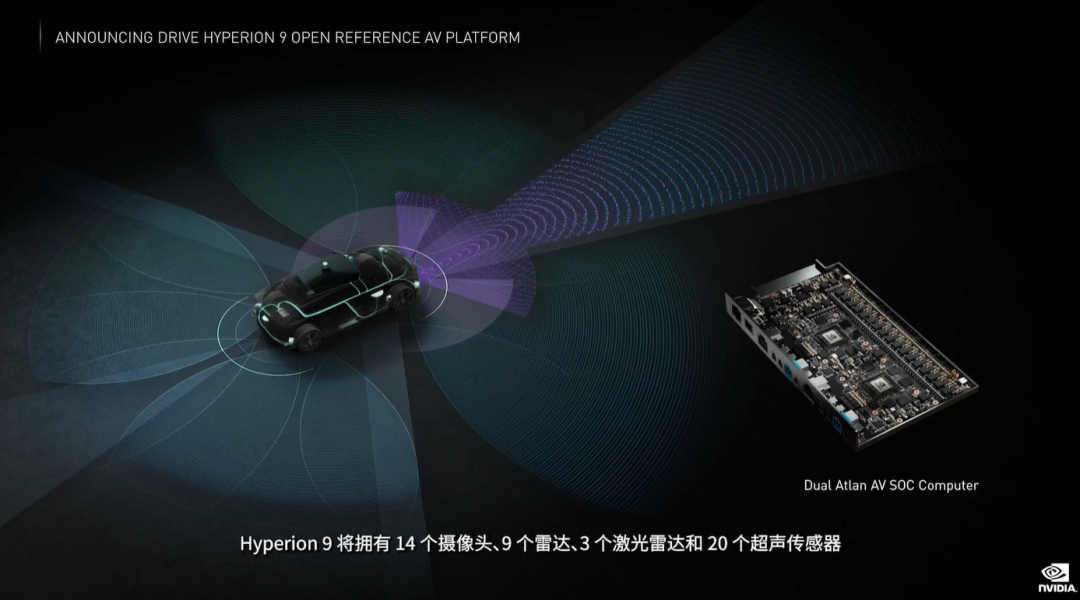

黄仁勋宣布下一代DRIVE Hyperion 9将从2026年起搭载到汽车中,它将拥有14个摄像头、9个雷达、3个激光雷达和20个超声传感器,总体传感器数量将是Hyperion 8的两倍。

此外,英伟达推出了一种多模态地图引擎NVIDIA DRIVE Map,包含摄像头、激光雷达和雷达的数据,同时兼顾安全性。

DRIVE Map有两个地图引擎,真值测绘地图引擎和众包车队地图引擎。黄仁勋谈道,到2024年,他们预计绘制并创建北美、西欧和亚洲所有主要公路的数字孪生,总长度约为50万公里。

“我们正在构建地球级别的自动驾驶车队数字孪生。”黄仁勋说。

合作方面,全球第二大电动汽车制造商比亚迪将在2023年上半年开始投产的汽车中搭载DRIVE Orin计算平台。自动驾驶独角兽企业元戎启行、中国自动驾驶创企云骥智行也宣布将在其L4级自动驾驶车规级量产方案中搭载NVIDIA DRIVE Orin SoC芯片。

美国电动汽车公司Lucid Motors、中国L4级自动驾驶科技公司文远知行、中国新型电动车公司悠跑科技均宣布将应用英伟达DRIVE Hyperion自动驾驶汽车平台。

08.机器人平台:从医疗设备到自主移动机器人

黄仁勋认为下一波AI浪潮是机器人,英伟达正在构建多个机器人平台,包括用于自动驾驶汽车的DRIVE、用于操纵和控制系统的Isaac、用于自主式基础架构的Metropolis、用于医疗设备的Holoscan等。

他将机器人系统的工作流程简化为真值数据生成、AI模型训练、Omniverse数字孪生、机器人技术栈四大支柱。

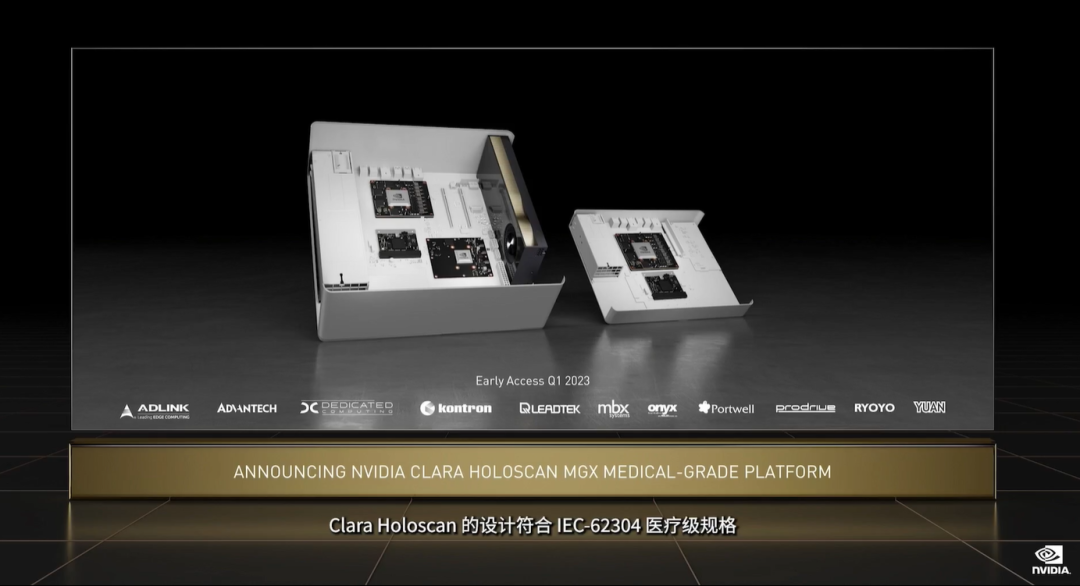

Clara Holoscan MGX是一个开放可扩展的机器人平台,其设计符合IEC-62304医疗级规格,核心计算机为Jetson AGX Orin和ConnectX-7智能网卡,并可选配NVIDIA RTX A6000 GPU。

该平台AI算力可达每秒254~610万亿次运算,目前向早期体验客户开放,正式上市时间是5月,并将于2023年第一季度完成医疗级准备。

Metropolis平台的下载量已经达到30万次,拥有1000多个生态系统合作伙伴,并在超过100万个设施中运营。

机器人发展最快的领域之一是自主移动机器人(AMR),它本质上是室内无人驾驶,速度偏低但环境高度非结构化。

今天,英伟达推出Isaac for AMR,它有四大核心:用于真值生成的NVIDIA DeepMap、用于训练模型的NVIDIA AI、搭载Orin的AMR机器人参考设计、Isaac机器人技术堆栈中的新Gem及基于Omniverse的新版Isaac Sim,每个都单独可用且完全开放。

与DRIVE Hyperion类似,Isaac Nova是一个AMR机器人系统参考设计,整个Isaac堆栈都基于此构建。Nova有2个摄像头、2个激光雷达、8个超声波雷达和4个鱼眼摄像头。

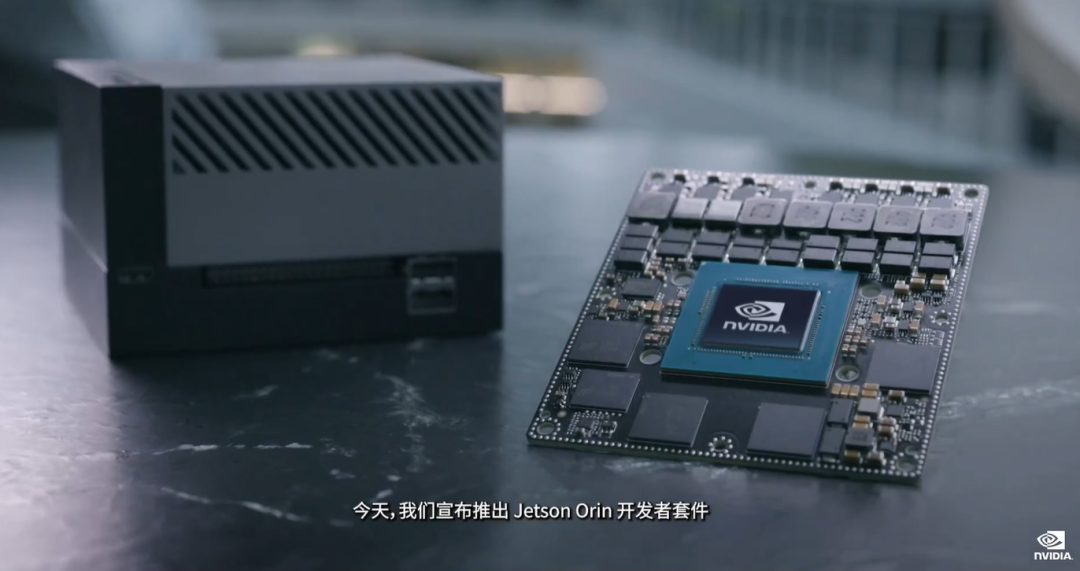

英伟达还宣布推出Jetson Orin开发者套件,以在边缘实现服务器级的AI性能。

Nova AMR将于第二季度上市,它将配备英伟达新的DeepMap雷达制图系统,可以扫描和重建环境,以进行路线规划和数字孪生仿真。

09.结语:AI开发者的前沿技术盛宴

这些年来,英伟达GTC大会已经成为一场面向AI、HPC、科学计算、数字孪生及自动驾驶等诸多前沿领域的技术盛宴。

在这场盛宴中,我们不仅看到技术突破如果改变各行各业的生产效率和工作方式,也看到英伟达围绕计算世界的最新布局。

随着新一代大规模云技术的出现,数据中心架构有待转型。在稳拥GPU基本盘的基础之上,英伟达的角色正从图形显示和加速计算“偏科学霸”,转向围绕数据中心三大芯片支柱全面发展。

黄仁勋认为,数据中心正在转变成“AI工厂”,它通过处理海量的数据来实现智能,而今日推出的H100便是实现企业AI业务加速的引擎。

H100的多项技术创新,数据中心专属Grace CPU超级芯片的特殊设计,以及AI和Omniverse平台的持续升级,进一步扩大了英伟达在加速AI训练及推理领域的领导地位。

在为期4天的英伟达GTC大会上,我们还将看到更多不同细分领域的专家,分享他们如何利用AI和加速计算领域的技术创新,来开展各类开创性的研究或解决正面临的挑战。
